Accessoires voor staalkabelverwerking Verander een gewone staalkabel in een betrouwbare dragende constructie

Accessoires voor de verwerking van staalkabels, waaronder aluminium zandloperhulzen, aluminium adereindhulzen, stalen adereindhulzen, stuikklemmen en kabelkousen, zijn de componenten die een stuk ruwe staalkabel omzetten in een afgewerkt eindsysteem dat klaar is voor hijsen, optuigen of structureel gebruik. Deze accessoires voor eindsystemen werken samen aan het uiteinde van het touw, waar de belasting van de kabel wordt overgebracht naar een fitting, een oog of een verbindingspunt, en waar een slecht gevormd uiteinde veel vaker zal falen dan het touw zelf. Een aluminium zandloperhuls of aluminium ferrule gemaakt naar een referentie zoals DIN 3093 wordt over twee overlappende touwpoten gesmeed om een ​​drukverbinding te vormen, terwijl een stalen ferrule die een Vlaamse oogverbinding afwerkt een vooraf gesplitst oog versterkt in plaats van alleen op compressie te vertrouwen. Kabelkousen worden vervolgens in het oog aangebracht om te voorkomen dat de kabelvezels of -draden bekneld raken of tegen een pen, beugel of haak worden gedragen. Het kiezen van de juiste combinatie van huls, ferrule en huls voor een bepaalde kabeldiameter en toepassing is de allerbelangrijkste factor bij het bouwen van een duurzame draadkabelbeëindiging. In de onderstaande paragrafen wordt bekeken hoe elk accessoire functioneert, hoe ze zich verhouden en waar maatreferenties zoals DIN 3093 passen bij de voorbereiding van het touwuiteinde.

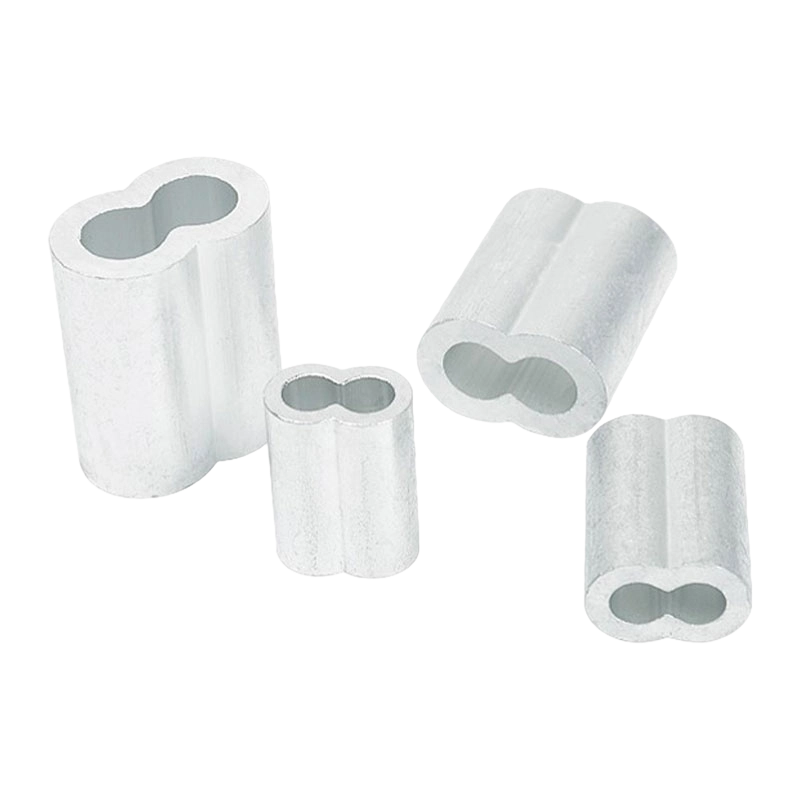

Aluminium zandloperhulzen en aluminium adereindhulzen volgens DIN 3093

Een aluminium zandloperhuls, ook wel aluminium ferrule of aluminium huls genoemd, dankt zijn naam aan het ingeknepen zandloperprofiel dat ontstaat zodra de huls in een hydraulische pers over twee overlappende stukken staalkabel wordt samengedrukt. DIN 3093 is een veelgebruikte dimensionale standaard voor deze ovale en zandlopervormige aluminium hulzen, waardoor verwerkers een gemeenschappelijke reeks boordiameters, lengtes en perstonnagegeleiding over verschillende touwgroottes krijgen. Omdat aluminium zachter is dan de omringende staaldraad, vloeit het materiaal van de huls tijdens het persen in de openingen tussen de buitenste draden, waardoor de mechanische grip ontstaat die de twee touwpoten bij elkaar houdt. Deze stuikmethode wordt veel gebruikt voor staalkabelstroppen, spanbanden en algemene hijsconstructies, omdat het een compact, relatief laag profiel vormt vergeleken met sommige gesplitste alternatieven. De juiste keuze van de huls hangt af van het afstemmen van de boring en lengte van de huls op de exacte kabeldiameter en constructie die wordt beëindigd, aangezien een te kleine of te grote huls de effectiviteit van de compressieverbinding vermindert.

Sleutelfactoren bij de selectie van aluminium hoezen

1. Touwdiameter en constructie, aangezien de boring van de huls moet passen bij het touw dat wordt beëindigd.
2. Mouwlengte, die bepaalt hoeveel overlapgebied beschikbaar is voor compressie.
3. Perstonnage en matrijsprofiel afgestemd op de referentieafmetingen van de huls.
4. Aantal persen gespecificeerd voor de mouwlengte, toegepast in de juiste volgorde.
5. Visuele inspectie van het afgewerkte zandloperprofiel voor uniforme, volledige compressie.

Vlaamse oogverbinding met stalen adereindhulzen

Een Vlaams oog wordt gevormd door de strengen aan het uiteinde van de staalkabel los te maken, ze in twee groepen te verdelen en ze terug rond een vingerhoed of doorn te leggen om een zelfsluitende oogvorm te vormen voordat een stalen bus over de verbinding wordt gedrukt om de weggestopte strengen op hun plaats te houden. Deze methode verschilt van een rechte aluminium hulsafsluiting omdat een deel van het belastingspad wordt gedragen door de mechanische vergrendeling van de las zelf, waarbij de stalen ferrule extra compressie toevoegt en de weggestopte uiteinden beschermt tegen ontrafelen. Vlaamse oogafsluitingen met stalen adereindhulzen worden gewoonlijk gespecificeerd voor zwaardere tuigage en structurele staalkabelassemblages waarbij een robuust, inspecteerbaar oog vereist is. Omdat de las zelf bijdraagt ​​aan de belastingoverdracht, kan een correct gevormd Vlaams oog zich onder belasting anders gedragen dan een puur op compressie gebaseerde aluminium huls met een vergelijkbare kabelgrootte. De keuze tussen een aluminium hulsuiteinde en een Vlaams oog met stalen ferrule komt over het algemeen neer op de verwachte inschakelduur, inspectie-eisen en de specifieke rigging-norm die van toepassing is.

Staaldraadklemmen en draadkabelhulzen

Staaldraadklemmen zijn massieve stalen fittingen, zoals persmoffen, noppen of vorken, die in een hydraulische persmachine rechtstreeks op het uiteinde van een staalkabel worden gedrukt om een permanent verbindingspunt met hoge sterkte te vormen. In tegenstelling tot een huls die twee touwpoten met elkaar verbindt, verbindt een swage-terminal het uiteinde van het touw doorgaans met een draadeind, oog of vork die is ontworpen om rechtstreeks op tuigagehardware aan te sluiten, wat de algehele montage kan vereenvoudigen in vergelijking met een gesplitst oog plus een afzonderlijke connector. Kabelkousen zijn ondertussen gevormde metalen inzetstukken die in een gevormd oog zijn aangebracht, of dat oog nu is gemaakt door een Vlaamse las of een aluminium hulslus, om de vorm van het oog te behouden en te voorkomen dat het touw wordt verpletterd of geschuurd tegen een pen of beugellichaam. Het gebruik van een huls van de juiste maat in een touwoog is een eenvoudige manier om de levensduur van de afsluiting te verlengen door het draagoppervlak rond en gelijkmatig verdeeld te houden. Samen vormen de aansluitklemmen en vingerhoeden een reeks accessoires voor de verwerking van staalkabels, die zowel directe hardwareverbindingen als beschermde oogafsluitingen omvat.

Dit ringdiagram geeft een illustratief overzicht van de manier waarop verschillende typen draadkabelafsluitingen over het algemeen zijn verdeeld over typische hijs- en hijswerkzaamheden, gebaseerd op de gebruikelijke praktijk in de sector in plaats van op een enkel geverifieerd onderzoek. Aluminium hulsafsluitingen vormen het grootste illustratieve aandeel, omdat ze op grote schaal worden gebruikt bij stroppen voor algemeen gebruik en bevestigingsconstructies waarbij een compacte, efficiënte afsluiting de voorkeur heeft. Swage-terminals volgen op de voet en weerspiegelen hun algemene gebruik overal waar een directe schroefdraad- of hardwareverbinding aan het touwuiteinde vereist is. Vlaamse oogafsluitingen met stalen adereindhulzen vertegenwoordigen een kleiner maar nog steeds aanzienlijk deel, consistent met hun frequentere gebruik in zwaardere of structurele tuigagetoepassingen. Het resterende deel omvat andere op vingerhoeden gebaseerde assemblages, die bij bijna elk type afsluiting voorkomen als een beschermend onderdeel in plaats van als een op zichzelf staande categorie. Zoals bij elk algemeen sectorpatroon variëren de werkelijke verhoudingen per regio, kabelgrootte en eindgebruik. Daarom moet deze grafiek worden gelezen als een algemene oriëntatie en niet als een precieze statistiek.

Beëindigingsmethoden vergelijken met praktische factoren

Bij het kiezen tussen een aluminium hulsaansluiting, een Vlaams oog met stalen ferrule en een stalen klembus moet doorgaans rekening worden gehouden met de installatiesnelheid, het inspectiegemak, het laadvermogen en hoe elke methode zich gedraagt onder herhaalde cyclische belasting. Aluminium hulsafsluitingen zijn meestal snel te installeren zodra de juiste pers- en matrijscombinatie is ingesteld, wat een hogere doorvoer in touwwinkels in productiestijl ondersteunt. Vlaamse oogverbindingen vereisen meer geschoolde arbeidskrachten om de strengen los te maken en door te geven voordat de stalen ferrule wordt ingedrukt, maar veel tuigagenormen erkennen het resulterende oog als een beproefde, inspecteerbare afsluiting. Stalen aansluitklemmen concentreren de verbinding in één enkele solide fitting, wat de downstream hardwareselectie kan vereenvoudigen, aangezien veel aansluitklemmen worden geproduceerd met een standaard schroefdraad- of gaffelinterface. Geen van deze methoden is universeel superieur, en de juiste keuze hangt af van de geldende tuigagecode, de touwconstructie en de specifieke gebruiksomstandigheden van de assemblage.

Deze radarkaart illustreert de algemene praktische afwegingen tussen een aluminium hulsuiteinde en een Vlaams oog afgewerkt met een stalen ferrule over vijf factoren die relevant zijn voor beslissingen over touwwinkels en tuigage. Aluminium hulsafsluitingen scoren over het algemeen hoger op het gebied van installatiesnelheid en compactheid van de montage, omdat het stuifproces sneller is uit te voeren en een fitting met een lager profiel oplevert dan een met de hand gesplitst oog. Vlaamse oogafsluitingen met stalen ferrules scoren doorgaans goed op het gebied van inspectiegemak, omdat het zichtbare laspatroon in combinatie met de ferrule een getrainde inspecteur in staat stelt de kwaliteit van de strengplooi langs de compressieverbinding te controleren. Het draagvermogen voor beide methoden hangt sterk af van de juiste maatvoering en installatietechniek en niet zozeer van de aansluitingsfamilie alleen. Daarom zitten de twee lijnen in deze illustratie relatief dicht bij elkaar op die as. De corrosieweerstand wordt in deze vergelijking voornamelijk bepaald door het specifieke materiaal van de ferrule of huls en de geselecteerde afwerking, en niet zozeer door de beëindigingsmethode zelf. Net als bij het eerdere diagram zijn deze waarden illustratief en bedoeld ter ondersteuning van de algemene planning, in plaats van ter vervanging van testen of de eisen van een specifieke riggingstandaard.

Compatibiliteitstrend voor mouw- en touwdiameters

Naarmate de diameter van de staalkabel toeneemt, nemen de corresponderende boring en lengte van de aluminium huls of ferrule in het algemeen ook toe, aangezien de huls twee overlappende kabelbenen met de grotere diameter volledig moet omsluiten om een effectieve compressieverbinding te ontwikkelen. Deze relatie is gedocumenteerd in referentietabellen die verband houden met normen zoals DIN 3093, waarin passende hulsafmetingen en aanbevolen perstonnage worden vermeld voor een reeks gangbare touwdiameters. De relatieve toename van het vereiste perstonnage heeft de neiging sneller te groeien dan de kabeldiameter zelf, omdat grotere hulzen vereisen dat het aluminiummateriaal tijdens compressie rond een proportioneel grotere dwarsdoorsnede van staaldraden vloeit. Dit is een van de redenen waarom touwverwerkers gekalibreerde persen en matrijzen gebruiken die zijn afgestemd op specifieke hulsgroottes, in plaats van een enkele persinstelling voor alle touwdiameters te gebruiken. Het onderstaande diagram geeft een algemene illustratieve trend weer in plaats van een gecertificeerde perssettingtabel voor een specifiek hoesproduct.

De grafiek toont een algemene opwaartse trend in het relatieve perstonnage naarmate de kabeldiameter toeneemt van 6 mm naar 26 mm, wat het grotere volume aluminiummateriaal weerspiegelt dat rond een dikkere kabeldoorsnede moet worden samengedrukt. De curve stijgt geleidelijk bij kleinere diameters, waarbij mouwmaten en persvereisten in kleinere stappen veranderen tussen aangrenzende touwmaten. Bij grotere diameters zet de trend zich verder opwaarts en worden de verschillen tussen de maten steeds duidelijker, consistent met het grotere materiaalvolume dat bij grotere hoezen betrokken is. Dit algemene patroon verklaart waarom touwverwerkingsbedrijven doorgaans een reeks matrijzen en referentietonnage-instellingen hanteren in plaats van te vertrouwen op een enkele persconfiguratie voor alle touwmaten. Exploitanten moeten altijd de werkelijke afmetingen van de perstonnage en de hoes bevestigen aan de hand van het huidige specificatieblad van de fabrikant en de relevante norm, in plaats van alleen op een algemene trendlijn te vertrouwen.

DIN 3093 referentieoverzicht voor aluminium hulzen en adereindhulzen

DIN 3093 is een veelgebruikte dimensionale standaard die betrekking heeft op ovale en zandlopervormige aluminium hulzen die worden gebruikt voor het beëindigen van staalkabels, waardoor verwerkers en kopers een gemeenschappelijk raamwerk krijgen voor de boringdiameter, hulslengte en het algemene toepassingsbereik voor verschillende kabelmaten. Door te verwijzen naar een erkende norm zoals DIN 3093 kunnen kopers aluminium ferrules en zandloperhulzen uit verschillende bronnen vergelijken met behulp van consistente maatverwachtingen in plaats van uitsluitend te vertrouwen op één enkele leverancierscatalogus. De onderstaande tabel vat de algemene categorie-informatie samen die relevant is voor toebehoren voor de verwerking van staalkabels die verband houden met dit type referentiestandaard, en moet samen met een actuele kopie van de standaard en het specificatieblad van de fabrikant worden gelezen voor exacte toleranties.

Isometrische structuurweergave van een gesmeed mouw- en vingerhoedsamenstel

Het isometrische diagram hieronder schetst de algemene structuur van een ooguiteinde van een staalkabel, gevormd met een aluminium huls die over twee overlappende kabelpoten is samengedrukt, met een kabelkous die in de resulterende lus is aangebracht om zijn vorm te behouden. Er wordt getoond dat de samengedrukte zandloperhuls beide touwpoten vastgrijpt na het smeden, wat het kenmerk is dat primair verantwoordelijk is voor het overbrengen van de belasting tussen de twee overlappende stukken touw. De vingerhoed zit in het oog en biedt een afgerond draagoppervlak dat ervoor zorgt dat het touw tijdens gebruik niet bekneld raakt of tegen een beugelpin of haaklichaam wordt gedragen. De touwpoten strekken zich aan de ene kant uit vanaf de hoes en buigen aan de andere kant in het oog rond de vingerhoed, wat illustreert hoe de twee accessoires samenwerken als een volledige afsluiting. Door het samenstel in deze vereenvoudigde driedimensionale vorm te bekijken, wordt duidelijk hoe de huls en de vingerhoed twee verschillende maar complementaire functies vervullen binnen dezelfde draadkabelaansluiting.

Deze isometrische SVG-illustratie is een vereenvoudigde weergave die bedoeld is om de functie te communiceren en niet om als productietekening te dienen. De ronde vorm van de vingerhoed, weergegeven in het oog, vertegenwoordigt het algemene profiel dat wordt gebruikt om het touw te ondersteunen en de belasting gelijkmatig rond de bocht te verdelen. De rechthoekige huls aan de rechterkant vertegenwoordigt de samengeperste aluminium ferrule na het smeden, weergegeven met een vereenvoudigde middenlijn om het zandloperprofiel te suggereren zonder een volledig gedetailleerde matrijsafdruk. De twee touwpoten die uit de huls steken en rond de vingerhoed lopen, illustreren hoe het voltooide geheel een volledige, dragende afsluiting vormt. Werkelijke producttekeningen, toleranties en persschema's moeten altijd worden verkregen uit het huidige specificatieblad voor de specifieke mouw-, ferrule- of vingerhoedmaat en kabelconstructie die wordt gebruikt.

Over Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. werd opgericht in 1992 en is gevestigd in Taizhou City, provincie Jiangsu, China. Het bedrijf is gespecialiseerd in de productie van hydraulische staalkabelpersmachines, machines voor het uitgloeien en taps toelopen van staalkabels, aluminium hulzen en hijsklemmen, en plaatst deze rechtstreeks in de toeleveringsketen voor accessoires voor de verwerking van staalkabels en accessoires voor eindsystemen die in dit artikel worden beschreven. Xingtai Hydraulic is uitgerust met geavanceerde productiefaciliteiten, sterke technische mogelijkheden, gezaghebbende testapparatuur en een uitgebreid kwaliteitsmanagementsysteem. De stuifcomponenten die in Xingtai hydraulische machines worden gebruikt, zijn gesmeed uit gelegeerd staal met hoge sterkte en het machinelichaam is vervaardigd uit één enkel blok materiaal, wat de structurele integriteit en een lange levensduur ondersteunt. De hydraulische systemen die in deze machines worden gebruikt, maken gebruik van een olietoevoersysteem met dubbele drukpomp, waardoor snelle opwaartse en neerwaartse bewegingen mogelijk zijn, terwijl een soepel persproces behouden blijft, wat een consistente perskwaliteit en productie-efficiëntie ondersteunt bij het vormen van aluminium zandloperhulzen, aluminium ferrules en gerelateerde afsluitingen. Xingtai hydraulische machines zijn geëxporteerd naar tal van landen, waaronder onder meer het Verenigd Koninkrijk, Australië, Nederland, Letland, Maleisië, Thailand, India, Rusland, Botswana en Polen, wat een weerspiegeling is van een brede basis van internationale klanten die op deze apparatuur vertrouwen voor draadkabelverwerkingswerkzaamheden.
