Wat is een staalkabelwalsmachine en hoe werkt deze?

A draadkabelwalsmachine , ook wel draadkabeloprolmachine of draadkabelhaspelmachine genoemd, is industriële apparatuur die is gebouwd om staalkabel, staalkabel of soortgelijke flexibele metalen producten op een gelijkmatige, spanningsgecontroleerde manier op een haspel of trommel te winden, geleiden en verpakken. De machine roteert een opwikkelhaspel terwijl een dwarsgeleidingssysteem de staalkabel heen en weer beweegt over de trommelbreedte, zodat elke kabelwikkel netjes naast de vorige ligt in plaats van zich op te stapelen of over zichzelf heen te kruisen. Dit basisantwoord heeft betrekking op de kernfunctie van de apparatuur, en in de onderstaene paragrafen worden het werkingsprincipe, de structuur, het capaciteitsbereik, de automatiseringsopties en typische toepassingen gedetailleerder uitgelegd.

In praktische termen: a draadkabel machine van dit type wordt aan het einde van een productielijn geplaatst, direct na het sluiten, verzinken of smeren van strengen, waar het afgewerkte touw moet worden verzameld zonder te draaien of oppervlaktebeschadiging. Omdat staalkabel een spiraalvormig gelegd product is, gemaakt van meerdere draden en strengen, kan ongelijkmatig oprollen interne spanning veroorzaken, de buitenste draden plat maken of de levensduur van vermoeidheid verkorten. Een goed ontworpen staalkabelmachine vermindert deze risico's door de spanning consistent te houden en door elke wikkel met een gecontroleerde spoed over de trommel te leggen.

Werkingsprincipe van een draadkabeloprol- en oprolmachine

Het werkingsprincipe van een staalkabelwalsmachine kan worden opgesplitst in vier gecoördineerde acties. Eerst draait de aandrijfmotor de opwikkelhaspel met een snelheid die overeenkomt met de lijnsnelheid van de binnenkomende staalkabel. Ten tweede beweegt een dwars- of vlakwindmechanisme, meestal gemonteerd op een geleiderail boven of naast de haspel, een geleiderolsamenstel naar links en rechts synchroon met de rotatie van de haspel, zodat het touw gelijkmatig over de trommel wordt gelegd in plaats van geconcentreerd op één plek. Ten derde houdt een spanningscontroleapparaat, dat een mechanische handwielrem, een pneumatische koppeling of een servogestuurde danserarm kan zijn, het touw onder een constante trekkracht terwijl het wikkelt, waardoor losse spoelen worden voorkomen die tijdens transport los kunnen raken. Ten vierde coördineert een besturingssysteem, variërend van een eenvoudig handmatig schakelpaneel tot een programmeerbare logische controller, de motorsnelheid, de traversepositie en de spanningsfeedback, zodat de hele cyclus verloopt zonder tussenkomst van de operator bij elke wikkeling.

Op velen industriële draadkabelwalsmachine Bij de modellen is de haspel zelf gemonteerd op een kantel- of draaibaar frame, waardoor een volle haspel kan worden gekanteld om het omsnoeren en verwijderen gemakkelijker te maken, en vervolgens kan worden teruggezet naar de horizontale opwikkelpositie voor de volgende cyclus. Geleidingsrollen die vóór de traverse-eenheid zijn geplaatst, helpen het binnenkomende touw recht te trekken en kleine knikken te verwijderen, waardoor de staalkabelmachine en het product verder worden beschermd tegen onnodige slijtage.

De isometrische lay-out hierboven illustreert de zes functionele zones die te vinden zijn op de meeste oprol- en oprolapparatuur van dit type. De dwarsgeleidingsrail, met het label één, draagt ​​het geleiderolsamenstel, met het label twee, over de breedte van de haspel, zodat het binnenkomende touw op een gecontroleerde spoed wordt geplaatst. De aandrijfmotor, met het label drie, is aan de basis gemonteerd en is via een tandwielkast verbonden met de messenkooi-as om een ​​consistent rotatiekoppel te leveren. De wikkelhaspel of -trommel, met het label vier, houdt de afgewerkte staalkabel vast en wordt doorgaans ondersteund op een zwaar gelast frame om het gecombineerde gewicht van touw en haspel te kunnen dragen. Met het spanningscontrolewiel, met het label vijf, kan een operator of een servosysteem de remkracht aanpassen, zodat het touw strak blijft zonder overbelast te raken. Het basisframe, met het label zes, is vervaardigd uit constructiestaal en verankert het gehele geheel aan de vloer om trillingen tijdens het opwikkelen op hoge snelheid te verminderen.

Machinestructuur en productreferentie

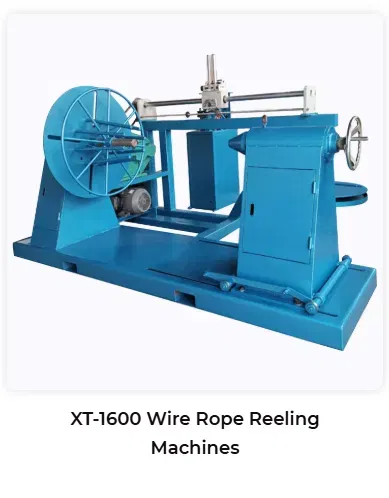

Op onderstaande foto is een vertegenwoordiger te zien draadkabelhaspelmachine , model XT-1600, dat de structurele lay-out weerspiegelt die in het bovenstaande diagram wordt beschreven. Het haspelsamenstel aan de linkerkant draait op een zware as die wordt ondersteund door kussenbloklagers, terwijl de traverserail die boven de haspel is geplaatst de staalkabel tijdens het oprollen gelijkmatig over het trommeloppervlak geleidt. De aandrijfmotor is laag op het frame gemonteerd om het zwaartepunt dicht bij de grond te houden, waardoor de machine stabiel blijft tijdens het hanteren van zware rollen staalkabel. Aan de rechterkant maakt een handwiel dat is verbonden met een wrijvingsschijf een fijne aanpassing van de rugspanning mogelijk, wat vooral handig is bij het opwinden van touwen met verschillende diameters of stijfheid. Het basisframe is een enkelvoudige staalconstructie in plaats van een met bouten vastgeschroefd geheel van afzonderlijke onderdelen, wat de structurele integriteit op lange termijn ondersteunt bij herhaalde belastingscycli.

XT-1600 draadkabelhaspelmachine, afgebeeld met haspelsamenstel, dwarsrail, aandrijfmotor en spanningsregelwiel

Deze configuratie is in grote lijnen representatief voor de apparatuur die wordt gebruikt automatische draadspoelmachine and automatische draadoprolmachine taken in staalkabel-, kabel- en kabelfabrieken. Omdat de haspel op een open frame zit in plaats van in een gesloten behuizing, heeft het onderhoudspersoneel directe toegang tot de lagers, de aandrijfketting of -riem en het dwarsmechanisme, wat routine-inspecties vereenvoudigt. Dankzij de lay-out kan een vorkheftruck of bovenloopkraan de haspel ook rechtstreeks benaderen voor het laden en lossen van afgewerkte rollen, wat belangrijk is in faciliteiten waar elke dienst grote hoeveelheden touw door het oprolstation worden verplaatst.

Het vormen en oprollen van staalkabels

Het oprolproces op een typische manier machine voor het maken van staalkabels lijn volgt een herhaalbare reeks vanaf de invoer van onbewerkt touw tot de afgewerkte, verpakte spoel. Het begrijpen van elke stap helpt verklaren waarom consistente spanning en uitlijning van de geleiders zo belangrijk zijn voor de kwaliteit van het eindproduct.

1. Staalkabel arriveert vanaf de sluit- of strandlijn en gaat door richtrollen die kleine krommingen verwijderen.
2. Het touw komt de spanningscontrole-eenheid binnen, waar de remkracht wordt ingesteld op basis van de touwdiameter en constructie.
3. De traversegeleider positioneert het touw op het startpunt op de lege haspel en begint met de eerste wikkeling.
4. De haspelmotor en traversemotor werken samen, zodat elke wikkel naast de vorige ligt zonder gaten of overlappingen.
5. Wanneer een laag voltooid is, keert de verplaatsingsrichting automatisch om en gaat het wikkelen verder op de volgende laag.
6. Zodra de beoogde lengte of haspelcapaciteit is bereikt, stopt de machine, wordt het touwuiteinde vastgezet en wordt de afgewerkte rol klaargemaakt voor omsnoering en transport.

Op semi-automatische machines bewaakt een operator deze cyclus en activeert hij handmatig de stappen voor het stoppen en doorsnijden van het touw. Op geavanceerder hydraulische draadkabelvormmachine en PLC-gestuurde lijnen, sensoren houden automatisch de kabellengte en het aantal lagen bij, waardoor de hoeveelheid handmatige aandacht die nodig is tijdens lange productieruns wordt verminderd.

Productiecapaciteit en materiaalcompatibiliteit

Oprol- en oprolapparatuur in deze categorie is over het algemeen ontworpen rond de diameter en het gewicht van de staalkabel die wordt gehanteerd. Afhankelijk van het model en de configuratie worden machines gewoonlijk gegroepeerd in lichte, middelzware en zware klassen, die overeenkomen met verschillende haspelgroottes, motorvermogen en framesterkte. Het onderstaande diagram geeft een typische classificatie weer die in de hele wereld wordt gebruikt industriële staalkabelproductielijn segment, gebaseerd op gemeenschappelijke apparatuurspecificaties in plaats van op één enkel gecertificeerd testresultaat.

Dit staafdiagram groepeert de apparatuur in drie algemene klassen, gebaseerd op de maximale staalkabeldiameter waarvoor ze doorgaans zijn gebouwd. Machines voor licht gebruik worden gewoonlijk gespecificeerd voor diameters tot ongeveer twintig millimeter en worden vaak gebruikt voor kleinere kabel- en touwproducten in de algemene productie. Middelzware machines breiden dat bereik uit tot ongeveer vijfendertig millimeter en worden vaak geselecteerd voor standaard constructie- en tuigagetouwen. Machines voor zwaar gebruik zijn gebouwd met versterkte frames en aandrijvingen met een hoger koppel om diameters van bijna vijftig millimeter aan te kunnen, wat voldoet aan de eisen van grootschalige hijs-, mijnbouw- en scheepstouwen. Het exacte cijfer voor een specifieke machine hangt af van het motorvermogen, de grootte van de molen en het frameontwerp. Deze tabel moet daarom worden gelezen als algemene referentie en niet als een vaste specificatie voor elk model. Materiaalcompatibiliteit in deze klassen omvat doorgaans koolstofstaaldraad, gegalvaniseerde staaldraad, verschillende gelegeerde staaldraden en roestvrij staaldraad, aangezien het oprolmechanisme zelf voornamelijk werkt met de kabeldiameter en stijfheid in plaats van met de specifieke staalsoort.

Automatiseringsniveau en besturingssysteem

Modern automatische draadoprolmachine systemen worden over het algemeen aangeboden in semi-automatische en volautomatische configuraties. Bij een semi-automatische opstelling stelt de operator de spanning in en start de cyclus, terwijl de traverse- en snelheidssynchronisatie automatisch verloopt. In een volledig automatische opstelling beheert een programmeerbare logische controller het tellen van de touwlengte, laagwisselingen, spanningsfeedback en stopomstandigheden, waardoor de aandacht van de operator tijdens continue productie wordt verminderd. Het onderstaande radardiagram vat de algemene prestatiekenmerken samen die verband houden met goed ontworpen apparatuur in deze categorie, weergegeven op een eenvoudige relatieve schaal ter illustratie in plaats van als resultaten van een formele vergelijkende test.

De radarkaart geeft zes algemene kenmerken weer die kopers gewoonlijk beoordelen bij het beoordelen van oprol- en oprolapparatuur, waaronder automatiseringsniveau, regelprecisie, structurele duurzaamheid, capaciteitsflexibiliteit, eenvoud van onderhoud en zelfs de kwaliteit van de laagwikkeling. Het automatiseringsniveau weerspiegelt hoeveel van de wikkelcyclus verloopt zonder handmatige invoer zodra het proces begint. Controleprecisie heeft betrekking op hoe nauwkeurig de spannings- en verplaatsingssystemen reageren op veranderingen in kabeldiameter of snelheid. De structurele duurzaamheid weerspiegelt het frame- en componentontwerp dat bedoeld is om herhaalde zware belasting in de loop van de tijd te weerstaan. Capaciteitsflexibiliteit geeft aan hoe goed een enkele machine een reeks kabeldiameters en haspelgroottes kan verwerken in plaats van een enkel vast product. De eenvoud van het onderhoud en de kwaliteit van de gelijkmatige wikkeling van de lagen hebben beide betrekking op hoe gemakkelijk de apparatuur kan worden geïnspecteerd, afgesteld en in goede staat kan worden gehouden tijdens regelmatig gebruik. Deze zes dimensies worden samen gepresenteerd om lezers een algemeen raamwerk te geven voor het evalueren van apparatuur, in plaats van een precieze numerieke score aan een enkele machine toe te kennen.

Toepassingsindustrieën voor draadkabeloprolapparatuur

Machines voor het oprollen en oprollen van staalkabels worden overal gebruikt waar afgewerkt touw, kabel of soortgelijke flexibele staalproducten op een haspel moeten worden gewikkeld voor opslag, transport of direct gebruik. Veel voorkomende toepassingsindustrieën zijn onder meer de bouw, waar touw wordt gebruikt in kranen, takels en steigersystemen, mijnbouw, waar touw zware lasten kan verwerken in schachten en transportsystemen, de scheepvaart en de scheepvaart, waar afmeer- en tuigtouwen moeten worden opgerold zonder twist te veroorzaken, en algemene hijs- en tuigwerkzaamheden in fabrieken. Volgens een marktonderzoeksrapport gepubliceerd door Persistence Market Research vertegenwoordigt de bouw het belangrijkste toepassingssegment voor staaldraad, met een bijdrage van ruim negenendertig procent van de marktomzet in 2025, waarbij het resterende aandeel verdeeld is over mijnbouw, scheepvaart, olie en gas en andere industriële en kraangerelateerde toepassingen.

Het ringdiagram hierboven vat deze applicatieverdeling in visuele vorm samen. Het bouwsegment vormt het grootste aandeel, aangedreven door de aanhoudende vraag naar kranen, liften en materiaalbehandelingsapparatuur op bouw- en infrastructuurlocaties. Het gecombineerde resterende aandeel weerspiegelt het brede scala van andere sectoren die afhankelijk zijn van op de juiste manier opgerold staalkabel, waaronder mijnbouwtransport- en schachtsystemen, afmeer- en sleepactiviteiten op zee, olie- en gasboringen en -hijswerkzaamheden, en algemeen industrieel kraangebruik. Omdat deze eindgebruiksectoren verschillende bedrijfscycli en omgevingsomstandigheden hebben, gebruiken veel fabrieken meer dan één type oprol- en oprolmachine om te voldoen aan de kabeldiameter, coating en verpakkingsvereisten voor elke markt die ze bedienen. Deze verdeling verklaart ook waarom leverancier van zwaar uitgevoerde touwrolapparatuur Bij operaties wordt vaak gebruik gemaakt van een reeks haspelgroottes in plaats van van één enkele vaste configuratie, omdat de eisen van de klant aanzienlijk variëren tussen touw van constructiekwaliteit en gespecialiseerd maritiem of mijnbouwtouw.

Draadkabelrollen versus draaiende machine: wat is het verschil

Een staalkabelrol- of oprolmachine en een staalkabeldraaimachine bedienen verschillende stadia van het productieproces, en het begrijpen van het onderscheid helpt ingenieurs en kopers bij het selecteren van de juiste apparatuur voor een bepaalde productielijn. Een twijnmachine, ook wel een strandings- of sluitmachine genoemd, vormt de staalkabel zelf door individuele draden in strengen te draaien en die strengen vervolgens rond een kern te draaien. Een rol- of oprolmachine werkt nadat het touw al is gevormd, en zijn rol is om het voltooide touw op een haspel of trommel te winden voor opslag en verzending.

In een geïntegreerd productielijn voor staalkabels Deze twee machinetypes zijn doorgaans met elkaar verbonden door tussenprocessen zoals verzinken, smeren of inspectie, zodat het gedraaide touw van de sluitmachine door deze stations gaat voordat het de laatste fase van oprollen en oprollen bereikt. Het selecteren van de juiste rol- of oprolmachine voor het uiteinde van de lijn hangt voornamelijk af van het diameterbereik, het gewicht en het verpakkingsformaat dat nodig is voor het afgewerkte touw, en niet zozeer van de twijnmethode die eerder in het proces is gebruikt.

Vooruitzichten voor de groei van de sector voor staalkabel en aanverwante apparatuur

De vraag naar apparatuur voor het hanteren van staalkabels, inclusief oprol- en oprolmachines, volgt doorgaans de algemene groei op de staalkabelmarkt zelf, aangezien elke geproduceerde meter touw uiteindelijk moet worden opgewikkeld en verpakt. Volgens een rapport van MarketsandMarkets zal de mondiale markt voor staalkabels naar verwachting groeien van ongeveer tien komma vijf miljard Amerikaanse dollars in 2025 tot bijna dertien komma negen miljard Amerikaanse dollars in 2030, met een samengesteld jaarlijks groeipercentage van ongeveer vijf komma acht procent. De onderstaande grafiek geeft een illustratief groeitraject weer, berekend op basis van dit gerapporteerde percentage, en laat zien hoe een markt van deze omvang jaar na jaar vooruitgang zou kunnen boeken als de groei gedurende de hele periode stabiel blijft.

Deze vlakgrafiek toont een gestage opwaartse lijn van iets meer dan tien miljard dollar in 2025 naar bijna veertien miljard dollar in 2030, consistent met het samengestelde jaarlijkse groeipercentage gerapporteerd door MarketsandMarkets voor de mondiale staalkabelmarkt. De geleidelijke helling weerspiegelt een volwassen industrie met consistente, in plaats van explosieve, expansie, wat typisch is voor kapitaalgoederen- en infrastructuurgerelateerde markten. Dit soort groei wordt over het algemeen toegeschreven aan voortdurende investeringen in bouw-, infrastructuur- en mijnbouwprojecten over de hele wereld, samen met een gestage vraag naar vervanging naarmate bestaand touw het einde van zijn levensduur bereikt. Naarmate de totale productie van touw groeit, moet de capaciteit voor het oprollen en oprollen aan het einde van de productielijnen ook worden uitgebreid, wat de voortdurende investeringen in productie ondersteunt. automatische draadspoelmachine en aanverwante handlingapparatuur. Lezers moeten de grafiek beschouwen als een illustratieve trend die is afgeleid van een enkel gepubliceerd groeipercentage en niet als een exacte voorspelling van jaar tot jaar, aangezien de werkelijke marktcijfers kunnen verschillen per regio en per rapportagemethodologie.

Onderhoudsrichtlijnen en levensduur van apparatuur

Routineonderhoud speelt een belangrijke rol bij het soepel laten werken van een staalkabelwalsmachine gedurende zijn levensduur. Een basisonderhoudsschema omvat over het algemeen de smering van lagers en aandrijfcomponenten, inspectie van geleidingsrollen op slijtage of verkeerde uitlijning, en periodieke controles van het spanningscontrolemechanisme om te bevestigen dat het nog steeds nauwkeurig reageert over het kabeldiameterbereik dat de machine naar verwachting zal kunnen hanteren.

• Controleer en smeer de lagers van de haspelas en het oliepeil van de versnellingsbak volgens het schema van de fabrikant.
• Inspecteer de dwarsgeleidingsrollen en rails op slijtage, aangezien oneffen oppervlakken inconsistente laagwikkeling kunnen veroorzaken.
• Controleer de instellingen voor de spanningscontrole regelmatig, vooral nadat u bent overgestapt op een andere touwdiameter of ander materiaal.
• Onderzoek elektrische schakelkasten en bedradingsverbindingen om het risico op ongeplande stilstand te verminderen.
• Houd het basisframe en het omliggende werkgebied vrij van vuil dat het kantelen of draaien van de haspel zou kunnen hinderen.

Faciliteiten die een consistente onderhoudsroutine volgen, ervaren over het algemeen minder ongeplande onderbrekingen en kunnen de praktische levensduur ervan verlengen machine voor het maken van staalkabels uitrusting. Omdat oprolmachines continu in bedrijf zijn tijdens productieploegen, kunnen zelfs kleine verkeerde uitlijningen in het traversesysteem zich in de loop van de tijd ophopen in zichtbare wikkeldefecten, waardoor routine-inspectie een belangrijk onderdeel wordt van het algehele apparatuurbeheer in plaats van een optionele taak.

Over Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd werd opgericht in 1992 en is gevestigd in Taizhou City, provincie Jiangsu, China. Het bedrijf is gespecialiseerd in de productie van hydraulische staalkabelpersmachines, machines voor het uitgloeien en taps toelopen van staalkabels, aluminium hulzen, hijsklemmen en aanverwante uitrusting voor het hanteren van staalkabels, zoals de oprol- en oprolmachines die in dit artikel worden beschreven. Xingtai Hydraulic werkt met productiefaciliteiten, technisch personeel, testapparatuur en een kwaliteitsmanagementsysteem gericht op consistente output over het gehele assortiment apparatuur.

De stuifcomponenten die in Xingtai hydraulische machines worden gebruikt, zijn gesmeed uit gelegeerd staal met hoge sterkte, en het machinelichaam voor de persapparatuur is vervaardigd uit één enkel blok materiaal om de structurele integriteit en een lange levensduur te ondersteunen. De hydraulische systemen van het bedrijf maken gebruik van een olietoevoersysteem met dubbele drukpomp, die is ontworpen om snelle opwaartse en neerwaartse bewegingen mogelijk te maken terwijl een gecontroleerd persproces wordt gehandhaafd, wat bijdraagt ​​aan de perskwaliteit en productie-efficiëntie van de hydraulische productlijnen.

Xingtai Hydraulic-apparatuur is verzonden naar klanten in een aantal landen, waaronder onder meer het Verenigd Koninkrijk, Australië, Nederland, Letland, Maleisië, Thailand, India, Rusland, Botswana en Polen. Het bedrijf werkt vanuit een filosofie die is gericht op consistente kwaliteit, concurrentiepositie en langetermijnbetrokkenheid bij klantrelaties, en blijft zowel bestaande als nieuwe klanten bedienen met haar assortiment staalkabelverwerkings- en handlingapparatuur, waaronder draadkabel machine supplier relaties die zijn opgebouwd door jarenlange exportervaring.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste doel van een staalkabelwalsmachine
A1: Het belangrijkste doel is om afgewerkte staalkabel gelijkmatig op een haspel of trommel te wikkelen, met behulp van gecoördineerde haspelrotatie, dwarsgeleiding en spanningscontrole om verwarring of ongelijkmatige lagen te voorkomen.

Vraag 2: Waarin verschilt een draadkabelwalsmachine van een twijnmachine
A2: Een rol- of oprolmachine wikkelt reeds gevormd touw op een haspel, terwijl een twijn- of sluitmachine het touw zelf vormt door draden en strengen eerder in de productielijn in elkaar te draaien.

Vraag 3: Welke kabeldiameters kan dit type apparatuur doorgaans aan?
A3: Afhankelijk van het model en de configuratie worden machines in deze categorie gewoonlijk gebouwd voor diameters variërend van ongeveer tien tot vijftig millimeter, voor lichte, middelzware en zware toepassingen.

Vraag 4: Welke materialen zijn compatibel met draadkabeloprolmachines?
A4: Deze machines verwerken gewoonlijk koolstofstaaldraad, gegalvaniseerde staaldraad, verschillende gelegeerde staaldraden en roestvrij staaldraad, omdat het oprolmechanisme voornamelijk reageert op diameter en stijfheid.

Vraag 5: Welk onderhoud heeft een draadkabelhaspelmachine nodig?
A5: Routineonderhoud omvat over het algemeen het smeren van lagers en versnellingsbakken, inspectie van geleidingsrollen en rails, periodieke controles van de spanningscontrole en regelmatige beoordeling van elektrische bedieningscomponenten.
