Wat is de GT-100 hydraulische staaldraadpersmachine (C-frame)?

De GT-100 hydraulische draadkabelpersmachine (C-frame) is een compacte hydraulische staalkabelpersmachine die is gebouwd voor het smeden van staalkabel met een diameterbereik van 1 mm tot 10 mm . Het maakt deel uit van de C-frame-familie van persmachines, een framestijl met een kleine voetafdruk bedoeld voor het snel en nauwkeurig persen van eindfittingen van staalkabels met een kleine diameter, en wordt vaak gebruikt in fabrieken die stroppen produceren voor het hijsen van lichte producten, waaronder C-cliphangers en schotvuuroplossingen. De machine maakt gebruik van een algeheel mandvormig frameontwerp dat de unit compact houdt en tegelijkertijd een sterke drukkracht en goede concentriciteit behoudt, wat een glad, uniform oppervlak op afgewerkte stroppen ondersteunt. Omdat de GT-100 afhankelijk is van a hydraulisch olietoevoersysteem met dubbele drukpomp kan de zuiger tussen de cycli snel op en neer bewegen en toch een soepele, gecontroleerde persslag leveren, wat zowel efficiënte cyclustijden als een consistente perskwaliteit ondersteunt.

Als productcategorie kan a hydraulische staaldraadpersmachine - ook wel omschreven als een draadkabel hydraulische persmachine , staaldraadpersmachine of draadpersmachine - wordt gebruikt om permanent een metalen huls of ferrule rond een of meer strengen staalkabel te verbinden, waardoor een vaste, dragende eindafsluiting ontstaat. Binnen deze categorie bevindt het GT-100-model zich in het C-framesegment met kleine diameter, dat over het algemeen geschikt is voor lichtere productielijnen en speciale werkstations voor het assembleren van slings, in plaats van voor zware structurele tuigage. In deze gids worden het ontwerp van de machine, de fysieke lay-out, de typische dekking van de draaddiameter, het toepassingsbereik, de hydraulische architectuur, de prestatiekenmerken, de volledige technische specificaties en het leveringsproces besproken, zodat een fabrikant, groothandelaar of werkplaatseigenaar die onderzoek doet naar een hydraulische staaldraadpersmachine deze in de context kan beoordelen.

Productoverzicht en machinefoto

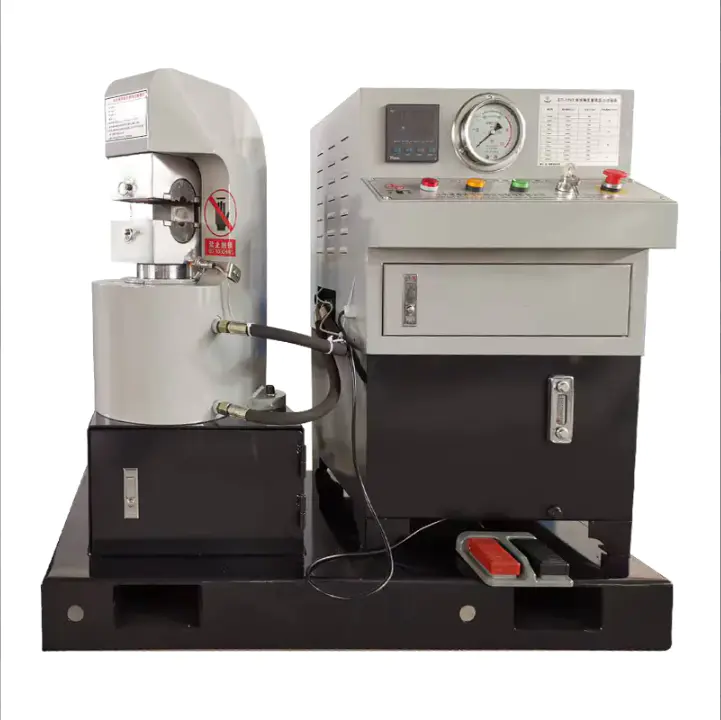

De photo below shows an actual GT-100 hydraulic wire rope press machine (C frame) unit as manufactured. On the left side of the unit is the pressing head and mold clamp assembly, mounted above a cylindrical hydraulic oil tank and pump housing. On the right side is the taller control cabinet, which houses the digital cycle timer, the hydraulic pressure gauge, the control button panel, and an internal storage drawer. A red foot pedal sits at the front of the machine for hands-free cycle activation, and the entire unit rests on a reinforced base skid with built-in channels for forklift handling during installation or relocation.

Deze fysieke lay-out weerspiegelt het belangrijkste werkingsprincipe van de machine: hydraulische olie wordt vanuit de tank via het dubbele drukpompsysteem naar de zuiger en cilinder gevoerd, die de perskop naar beneden drijft op de mal die de staalkabelhuls vasthoudt, terwijl de schakelkast de timing, drukbewaking en de veiligheid van de operator gedurende elke cyclus regelt.

Het C-frameontwerp en de voordelen ervan begrijpen

Een C-frame persmachine dankt zijn naam aan de open, C-vormige keel van het frame, waardoor één zijde van het werkgebied open blijft voor het laden en lossen van staalkabel. Dit verschilt van volledig gesloten persontwerpen met vier kolommen die het werkgebied aan alle kanten omringen. De C-frame wire rope press machine is the smallest style in the broader family of press frame designs gebruikt voor het smeden van staalkabels, en de GT-100 is speciaal gebouwd om kleine staalkabels van 1 mm tot 10 mm binnen die C-framefamilie te persen.

Omdat het frame van de GT-100 is vervaardigd uit één enkel blok materiaal in plaats van te zijn samengesteld uit afzonderlijke gelaste delen, ondersteunt het ontwerp de structurele integriteit en een lange levensduur. Een framelichaam uit één blok vermijdt de lasnaden die kunnen fungeren als spanningspunten in sommige geassembleerde frameontwerpen, wat een zinvolle overweging is voor een machine die naar verwachting herhaaldelijke perscycli zal uitvoeren gedurende jaren van fabrieksgebruik. De open C-vormige hals maakt het voor een operator ook eenvoudig om staalkabel en hulzen snel te positioneren, wat een stabiele doorvoer op een kleine productielijn ondersteunt.

• Compact formaat, geschikt voor kleinere werkplaatsen of speciale sling-assemblagestations
• Open C-vormige keel voor snel zijwaarts laden en lossen van staalkabel en mouwen
• Frame uit één blok gebouwd voor structurele integriteit en een lange levensduur
• Goede concentriciteit, die een glad, gelijkmatig gevormd persoppervlak ondersteunt
• Versterkte basisslede met vorkheftruckkanalen voor eenvoudige installatie en verplaatsing

Voor kopers die voor het eerst een hydraulische staalkabelpersmachine vergelijken, is de framestijl vaak de eerste structurele beslissing die moet worden genomen, omdat deze van invloed is op de voetafdruk, de laadsnelheid en het praktische diameterbereik dat de machine kan bedienen. De categorie C-frame, en de GT-100 daarbinnen, is over het algemeen gepositioneerd voor productie met een kleine diameter en hoge herhalingen in plaats van structureel kabelwerk met een grote diameter.

Belangrijkste kenmerken van de GT-100 hydraulische staaldraadpersmachine

De GT-100 hydraulic wire rope press machine (C frame) is defined by four core design characteristics that shape how it performs on a production floor. Together, these characteristics explain why the machine is positioned as a compact, precision-oriented wire rope hydraulic press machine rather than a heavy-tonnage rigging press.

1. Globaal mandontwerp: een compacte structuur met hoge sterkte en goede concentriciteit, waardoor geperste stroppen met een glad oppervlak worden geproduceerd.
2. Rond matrijsontwerp met automatische positionering, waardoor het eenvoudig is om te wisselen tussen verschillende matrijzen voor verschillende draaddiameters.
3. Automatische daling van de zuiger zodra een perscyclus is voltooid, waardoor het aantal handmatige resetstappen tussen cycli wordt verminderd.
4. Tijdgestuurde werking van de zuiger, waardoor de timing van de perscyclus consistent kan worden ingesteld en herhaald.

Grafiek: Segmenten van het diameterbereik van staalkabels

Door te begrijpen waar de draaddiametercapaciteit van een machine ligt binnen het bredere bereik van de staalkabelgrootte, kunnen kopers de apparatuur afstemmen op hun productiebehoeften. Staalkabel die in de algemene industrie wordt gebruikt, varieert gewoonlijk van zeer fijne diameters die worden gebruikt in lichte vaartuigen en bewegwijzeringswerk tot grote diameters die worden gebruikt in zware hijs- en maritieme toepassingen. In de onderstaande tabel is het werkbereik van de GT-100 hydraulische staalkabelpersmachine vergeleken met drie bredere referentiebanden, zodat het segment met de kleine diameter dat hij bedient gemakkelijk in één oogopslag te zien is. Deze banden worden gepresenteerd als algemene referentiecategorieën in plaats van als een vaste industriestandaard, omdat de exacte diameterafsnijdingen per regio en per toepassing kunnen variëren. Door dit assortiment visueel te beoordelen, kan een koper snel bevestigen of de GT-100, als hydraulische staalkabelpersmachine met C-frame, past binnen de diametervereisten van zijn eigen productielijn voor slingers of fittingen.

Zoals weergegeven in de grafiek, is de GT-100 hydraulische staalkabelpersmachine (C-frame) gebouwd om staalkabel met een diameter van 1 mm tot 10 mm te persen, waardoor deze stevig in het segment met kleine diameter van het grotere getoonde bereik wordt geplaatst. Deze spanwijdte van 1 mm tot 10 mm dekt veel van de draaddiktes die worden gebruikt voor lichte stroppen, C-cliphangers en schotvuuroplossingen, wat consistent is met hoe de machine wordt beschreven voor fabrieksgebruik. De band met gemiddelde diameter die rechts wordt weergegeven, ongeveer 10 mm tot 20 mm, vereist over het algemeen grotere persmachines met een grotere klemkracht en een andere matrijsset, die buiten het bereik van het compacte C-frame GT-100-model valt. De band met grote diameter, 20 mm en meer, wordt doorgaans geassocieerd met zwaardere hijsbanden en structurele tuigage, wederom buiten het werkbereik van deze specifieke kleine C-frame-eenheid. Het positioneren van de GT-100 aan de kleinere kant van de schaal is opzettelijk, omdat de machine prioriteit geeft aan compactheid, concentriciteit en soepele persing boven ruwe tonnage. Een kleiner werkbereik zorgt er ook voor dat het ontwerp van de ronde matrijs en het automatische positioneringssysteem eenvoudig blijven, wat snellere matrijswisselingen ondersteunt bij het schakelen tussen verschillende kleine draaddiameters. Voor een fabrikant of werkplaats die voornamelijk kleine stroppen, spanbanden of veiligheidskabeluiteinden produceert, is het doorgaans voldoende om binnen dit bereik van 1 mm tot 10 mm te blijven, en is het kiezen van een extra grote persmachine voor dit werk doorgaans niet nodig. Aan de andere kant zou een werkplaats die regelmatig staalkabels met een diameter groter dan 10 mm verwerkt, moeten uitkijken naar een grotere C-frame of meerkolomspersmachine in plaats van het GT-100-model. Dit soort bereikgrafiek is een praktisch eerste filter voor kopers die onderzoek doen naar een hydraulische staalkabelpersmachine, een hydraulische staalkabelpersmachine of een staaldraadpersmachine, aangezien diametercompatibiliteit meestal de allereerste specificatie is die moet worden bevestigd. Omdat de grafiek algemene referentiebanden gebruikt in plaats van één enkele gecertificeerde standaard, worden kopers aangemoedigd om de exacte diametervereisten te bevestigen aan de hand van hun eigen staalkabelspecificatieblad voordat ze een machinekeuze definitief maken. Over het geheel genomen versterkt de grafiek het directe antwoord dat eerder in deze gids werd gegeven: de GT-100 hydraulische staalkabelpersmachine (C-frame) is speciaal gebouwd voor perswerk met een kleine diameter in plaats van voor de productie van tuigage met een grote diameter.

Overzicht machinecomponenten

Gebaseerd op de productfoto hierboven is het onderstaande diagram een vereenvoudigd schematisch overzicht van de GT-100 hydraulische staaldraadpersmachine, getekend ter illustratie en niet op schaal. Het labelt de belangrijkste functionele componenten die zichtbaar zijn op de daadwerkelijke eenheid, zodat kopers die niet bekend zijn met hydraulische persapparatuur elk onderdeel kunnen koppelen aan zijn rol in het persproces. De lay-out volgt dezelfde opstelling van links naar rechts als op de foto: de pers- en hydraulische aandrijving aan de linkerkant en de schakelkast aan de rechterkant.

1. Ronde mal en perskop, waarbij de kabelhuls is gepositioneerd voor het smeden.
2. Hydraulische zuiger- en cilinderkolom, die de perskracht tijdens elke cyclus naar beneden drijft.
3. Hydraulische olietank en pomphuis, die olie aanvoert via het dubbeldrukpompsysteem.
4. Digitale cyclustimer en controllerdisplay, gebruikt voor het instellen en bewaken van de tijdgestuurde zuigerwerking.
5. Hydraulische manometer, waarmee de machinist de systeemdruk tijdens bedrijf kan controleren.
6. Bedieningsknoppenpaneel, inclusief start-, stop- en noodstopfuncties voor de veiligheid van de machinist.
7. Voetpedaalbediening, waardoor handsfree activering van de perscyclus mogelijk is.
8. Versterkte basisskid met vorkheftruckkanalen voor installatie en verplaatsing.

Dit componentenoverzicht is bedoeld om kopers te helpen de visuele lay-out van de GT-100 hydraulische staalkabelpersmachine te verbinden met de functionele beschrijving die in de rest van deze handleiding wordt gebruikt, met name in het gedeelte over het hydraulische systeem en de structurele samenstelling dat volgt.

Typische toepassingen voor een hydraulische staaldraadpersmachine

De GT-100 hydraulic wire rope press machine is usually used in factories that produce slings to lift light products. Its 1mm to 10mm pressing range fits naturally into a group of applications where wire rope is thin, sleeves are small, and production runs are often repetitive rather than one-off. Because the machine is compact and the mold system supports quick changes, it is well suited to workshops that need to switch between several small wire diameters over the course of a single shift.

Veel voorkomende toepassingen die voor deze klasse van kleine hydraulische staalkabelpersmachines met C-frame worden gerapporteerd, zijn onder meer de montage van C-cliphangers, schotvuuroplossingen en algemene lichte hijsbanden. Naast deze genoemde voorbeelden worden dit type persen met een kleine diameter ook vaak gebruikt voor het ophangen van borden, lichte bevestigingsfittingen en algemene kleinschalige kabelafsluitingswerkzaamheden, aangezien deze toepassingen doorgaans afhankelijk zijn van staalkabel binnen hetzelfde kleine diameterbereik waarvoor de GT-100 is gebouwd.

Werkplaatsen die een gemengde productie van kleine diameters uitvoeren, dat wil zeggen verschillende draaddiameters binnen de band van 1 mm tot 10 mm in dezelfde ploegendienst, hebben de neiging het meeste voordeel te halen uit een machine met een eenvoudig matrijswisselproces, omdat de stilstand tussen matrijswisselingen anders een groter deel van de totale productietijd kan worden dan de perscyclus zelf. Kopers die dit type kleine hydraulische staalkabelpersmachine met C-frame aanschaffen voor de groothandel of de interne productie van slingers, moeten de geschiktheid van de toepassing, de snelheid van de matrijswissel en het diameterbereik samen afwegen in plaats van de diametercapaciteit afzonderlijk te beoordelen.

Hydraulisch systeem en structurele samenstelling

De swaging components of Xingtai Hydraulic machines, including the GT-100, are forged from high-strength alloy steel, which supports durability under repeated pressing loads. The machine body is manufactured from a single block of material, which supports structural integrity and long service life. The hydraulic system uses a olietoevoer met dubbele drukpomp , die een snelle opwaartse en neerwaartse beweging van de zuiger mogelijk maakt en toch een soepel persproces mogelijk maakt, een combinatie die bedoeld is om zowel de perskwaliteit als de productie-efficiëntie te verbeteren.

Grafiek: structurele kernsamenstelling van een hydraulische pers met C-frame

Een hydraulische staalkabelpersmachine is niet één onderdeel, maar een samenstel van verschillende belangrijke subsystemen die tijdens elke perscyclus samenwerken. Als u begrijpt hoe een C-frame-machine zoals de GT-100 over het algemeen is samengesteld, kunnen kopers de bouwkwaliteit, de verwachte levensduur en de onderhoudsbehoeften beoordelen. Het onderstaande ringdiagram verdeelt een typische hydraulische staalkabelpersmachine met C-frame in vier algemene structurele gebieden: het framelichaam, het hydraulische systeem, de zuiger- en matrijsconstructie en het besturings- en veiligheidssysteem. Deze verhoudingen worden gepresenteerd als een illustratief overzicht van een typische kleine hydraulische stutpers in plaats van een exacte stuklijst voor een enkele eenheid. Het beoordelen van deze samenstelling helpt verklaren waarom het frame en het hydraulische systeem doorgaans het grootste deel uitmaken van de algehele structuur en functie van de machine.

De frame body represents the largest share in the chart because it is manufactured from a single block of material, which is central to the machine's structural integrity and long service life. A single-block frame body avoids the welded joints found in some assembled frame designs, which can reduce points of potential stress concentration over repeated pressing cycles. The hydraulic system occupies the second-largest share, reflecting its role in generating and controlling the pressing force applied to each wire rope sleeve. On the GT-100, this hydraulic system is built around a dual-pressure pump oil supply, which allows the piston to travel up and down quickly during the non-pressing stroke while still applying a smooth, controlled force during the actual swaging stroke, and it is visible in the product photo as the cylindrical tank and pump housing beneath the pressing head. This dual-pressure approach is a practical way to balance cycle speed with pressing quality, since a single fixed-pressure pump would generally be either too slow or too aggressive across the full stroke. The piston and mold assembly, shown as the third segment, is where the round mold design and automatic positioning system are located, allowing operators to change molds for different wire diameters within the 1mm to 10mm range. Because the piston is designed to move down automatically once a pressing cycle finishes, and because piston movement can be controlled by time through the digital timer on the control panel, this segment also reflects the machine's basic automation features. The control and safety system, the smallest segment in the chart, still plays an important role by governing timing, piston movement, pressure monitoring, and operator safety through the buttons, gauge, and foot pedal shown on the control cabinet. Together, these four segments explain how a compact C-frame hydraulic wire rope press machine can remain small in footprint while still delivering consistent, repeatable swaging results. This structural overview is also useful context for anyone comparing a hydraulic wire rope press machine, wire rope hydraulic press machine, or steel wire rope press machine from a manufacturing or maintenance perspective, since each subsystem has a different expected wear pattern and service requirement. In general, the frame body and control cabinet require the least frequent attention once properly installed, while seals and high-pressure tubing within the hydraulic system are the components most likely to need periodic inspection or replacement over time.

Prestatieoverzicht: wat de ontwerpkenmerken opleveren

Naast de capaciteit van de ruwe diameter, beïnvloeden verschillende ontwerpgedreven prestatiekenmerken hoe goed een kleine hydraulische staalkabelpersmachine presteert bij dagelijks productiegebruik. Deze kenmerken worden rechtstreeks gevormd door de fysieke ontwerpkeuzes van de machine en niet door algemene marketingclaims.

Grafiek: Overzicht prestatiekenmerken

Naast de capaciteit van de ruwe diameter, beïnvloeden verschillende ontwerpgedreven prestatiekenmerken hoe goed een kleine hydraulische staalkabelpersmachine presteert bij dagelijks productiegebruik. Deze kenmerken worden rechtstreeks gevormd door de fysieke ontwerpkeuzes van de machine en niet door abstracte marketingclaims. Het onderstaande radardiagram brengt zes kenmerken van de GT-100 hydraulische staalkabelpersmachine in kaart die rechtstreeks verband houden met de gedocumenteerde ontwerpkenmerken en de zichtbare bedieningsindeling. Elke as wordt beoordeeld op een eenvoudige beschrijvende vijfpuntsschaal, gebaseerd op de manier waarop het overeenkomstige ontwerpkenmerk wordt beschreven, in plaats van op laboratoriumtests door derden. Door alle zes de kenmerken samen op één kaart te bekijken, wordt het gemakkelijker om het algehele prestatieprofiel te zien dat het C-frame-ontwerp moet leveren.

Concentriciteitsprecisie wordt hoog gewaardeerd op de kaart, omdat het algehele korfontwerp van de GT-100 specifiek wordt beschreven als het leveren van goede concentriciteit, die gelijkmatig gevormde, ronde hulsprofielen ondersteunt. De kwaliteit van de oppervlakteafwerking wordt eveneens hoog gewaardeerd, omdat hetzelfde mandontwerp wordt geassocieerd met geperste stroppen die een glad oppervlak hebben in plaats van een oneffen of gehavende afwerking. Het gemak van het verwisselen van de matrijs staat bovenaan de schaal, omdat het ontwerp van de ronde matrijs automatische positionering omvat, wat bedoeld is om het schakelen tussen verschillende matrijsgroottes eenvoudig te maken voor de operator. Het automatiseringsniveau wordt iets lager beoordeeld dan de hoogste score, wat een praktische middenweg weerspiegelt: de zuiger beweegt automatisch naar beneden zodra het persen is voltooid en kan op tijd worden geregeld via de digitale timer, maar de machine is nog steeds een door een operator geleide C-frame-pers met een handmatig voetpedaal in plaats van een volledig onbeheerde productielijn. Structurele compactheid wordt hoog gewaardeerd, wat consistent is met het feit dat de GT-100 deel uitmaakt van de kleinste stijl in de C-framereeks, waardoor hij geschikt is voor kleinere werkplaatsoppervlakken. De bouwsterkte ligt ook dicht bij de top van de schaal, ondersteund door het frame uit één blok en de gesmede componenten van hoogwaardig gelegeerd staal die in de constructie worden gebruikt. Alles bij elkaar laat de grafiek een prestatieprofiel zien dat gericht is op precisie, oppervlaktekwaliteit en gemak bij het verwisselen van mallen, wat aansluit bij de beoogde rol van de machine bij de productie van slingers en fittingen met een kleine diameter in plaats van bij zware tuigage. Dit soort profiel is over het algemeen relevanter voor kopers die zich richten op draaddiameters van 1 mm tot 10 mm dan voor kopers die tuigkabels met een grote diameter verwerken, waarbij ruwe tonnage en cycluskracht zwaarder zouden wegen in de evaluatie. Omdat elke beoordeling teruggaat op een specifiek gedocumenteerd ontwerpkenmerk, is de grafiek bedoeld als een transparante samenvatting en niet als een onafhankelijk gecertificeerde benchmarkscore. Kopers die een hydraulische staalkabelpersmachine, een hydraulische staalkabelpersmachine of een staaldraadpersmachine voor werk met een kleine diameter evalueren, kunnen een soortgelijk raamwerk gebruiken om concentriciteit, oppervlakteafwerking, gemak van matrijswisseling, automatisering, compactheid en bouwkracht te vergelijken met verschillende machineopties.

Technische specificaties

De table below summarizes the core specification points for the GT-100 hydraulic wire rope press machine (C frame), based directly on the manufacturer's product description, and is intended as a quick reference for buyers comparing this model against other equipment in the hydraulic wire rope press machine category.

Levering, verpakking en doorlooptijd

Zodra een bestelling voor de GT-100 hydraulische staalkabelpersmachine is bevestigd, wordt de unit verpakt in krimpfolie en een ijzeren kist, met afdichtingen en een hogedrukbuis als standaardaccessoires. De typische doorlooptijd voor productie- en verzendingsvoorbereiding is 10 tot 30 dagen , afhankelijk van ordervolume en configuratie.

Grafiek: typische productie- en leveringstijdlijn

Het tijdstip van levering is vaak een van de meest praktische vragen die een koper heeft zodra een machinespecificatie is bevestigd. De doorlooptijd voor een hydraulische staalkabelpersmachine is over het algemeen afhankelijk van de productieplanning, het ordervolume en de vereisten voor exportverpakkingen. Het onderstaande diagram geeft een algemene referentietijdlijn weer die laat zien hoe een typische doorlooptijd van 10 tot 30 dagen kan worden verdeeld over de productie-, test-, verpakkings- en verzendingsvoorbereidingsfasen. Deze tijdlijn is illustratief en bedoeld om kopers inzicht te geven in de algemene stroom van activiteiten achter de aangegeven doorlooptijd, in plaats van een exact schema voor een specifieke bestelling te beloven. De werkelijke timing voor elke individuele bestelling kan variëren, afhankelijk van factoren zoals de ordergrootte, de matrijsconfiguratie en de huidige productieplanning.

In de weergegeven referentietijdlijn wordt het grootste deel van de periode van 10 tot 30 dagen toegewezen aan productie en assemblage, wat de tijd weerspiegelt die nodig is voor het machinaal bewerken, smeden en assembleren van het framelichaam, het hydraulische systeem en de zuiger- en matrijsconstructie. Omdat de onderdelen van de GT-100 zijn gesmeed uit hoogwaardig gelegeerd staal en de framebehuizing uit één enkel blok materiaal is vervaardigd, vergt deze fase doorgaans meer tijd dan de laatste verpakkingsstappen. Kwaliteitstests volgen op productie en montage, waardoor het hydraulische systeem met dubbele drukpomp, de nauwkeurigheid van de manometer en de automatische zuigerbeweging kunnen worden gecontroleerd voordat de unit wordt goedgekeurd voor verzending. De verpakking volgt in de referentietijdlijn, waarin de machine wordt voorbereid met behulp van krimpfolie en een ijzeren kist, samen met accessoires zoals afdichtingen en een hogedrukslang. De verzendvoorbereiding is de laatste getoonde fase en omvat documentatie, laden en coördinatie met de verzendmethode die geschikt is voor het land van bestemming. Omdat Xingtai hydraulische machines naar veel landen worden geëxporteerd, waaronder het Verenigd Koninkrijk, Australië, Nederland, Letland, Maleisië, Thailand, India, Rusland, Botswana en Polen, kan de verzendvoorbereiding enigszins variëren, afhankelijk van de bestemming en documentatievereisten. Kopers die meerdere eenheden of op maat gemaakte matrijsconfiguraties bestellen, moeten over het algemeen verwachten dat de timing dichter bij de bovenkant van de periode van 10 tot 30 dagen ligt die in de grafiek wordt weergegeven. Kopers die een machine met een enkele standaardconfiguratie bestellen, kunnen een timing ervaren die dichter bij de onderkant van hetzelfde venster ligt, hoewel dit nog steeds kan variëren afhankelijk van de huidige productiebelasting. Dit soort uitsplitsing van productie naar verzending is handig voor planningsdoeleinden, vooral voor kopers die de levering van machines coördineren met een breder project- of productielijninstallatieschema. Omdat de verpakking rechtstreeks van invloed is op hoe goed een machine de internationale verzending overleeft, is het gebruik van krimpfolie in combinatie met een stijve ijzeren doos bedoeld om de C-framestructuur en hydraulische componenten, waaronder de schakelkast en de manometer, tijdens het transport te beschermen. Over het geheel genomen is de referentietijdlijn bedoeld om kopers een realistische algemene verwachting te geven van hoe een doorlooptijd van 10 tot 30 dagen doorgaans is gestructureerd, vanaf de eerste productie tot en met de uiteindelijke voorbereiding van de verzending.

Over Jiangsu Xingtai Hydraulische Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. werd opgericht 1992 en is gevestigd in Taizhou City, provincie Jiangsu, China. Als fabrikant van hydraulische staalkabelpersmachines is het bedrijf gespecialiseerd in de productie van hydraulische staalkabelpersmachines, machines voor het uitgloeien en taps toelopen van staalkabels, aluminium hulzen en hijsklemmen. Xingtai Hydraulic is uitgerust met geavanceerde productiefaciliteiten, sterke technische capaciteiten, gezaghebbende testapparatuur en een uitgebreid kwaliteitsmanagementsysteem, dat een consistente output ondersteunt binnen het assortiment hydraulische staaldraadpersmachines en kabelkrimpgereedschapproducten, inclusief het GT-100-model dat in deze handleiding wordt behandeld.

De swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, supporting structural integrity and long service life. The hydraulic systems used across the company's press machine range utilize a dual-pressure pump oil supply system, enabling fast upward and downward piston movement while maintaining a smooth pressing process, a design intended to improve pressing quality and production efficiency.

Xingtai hydraulische machines zijn geëxporteerd naar tal van landen, waaronder het Verenigd Koninkrijk, Australië, Nederland, Letland, Maleisië, Thailand, India, Rusland, Botswana, Polen en andere landen, waardoor het bedrijf is gepositioneerd als een gevestigde leverancier van hydraulische staaldraadpersmachines op internationale markten. Geleid door een filosofie die is gericht op kwaliteit, concurrentievermogen en blijvende toewijding, werkt het bedrijf eraan om aan de behoeften van de klant te voldoen en betrouwbare service te bieden aan zowel bestaande als nieuwe klanten, of ze nu een enkele kleine C-frame persmachine aanschaffen of een grotere groothandelsorder coördineren voor meerdere hydraulische persmodellen.

Hoe u een hydraulische staalkabelpersmachine kiest voor werk met een kleine diameter

Het selecteren van de juiste hydraulische staalkabelpersmachine voor staalkabelwerk met een kleine diameter komt doorgaans neer op het afstemmen van het structurele ontwerp en de besturingskenmerken van de machine op de specifieke fittingen die een werkplaats wil produceren. De onderstaande lijst schetst de belangrijkste punten die de moeite waard zijn om te bekijken voordat u een beslissing neemt tussen een compacte C-frame machine en een groter alternatief.

1. Bevestig het kabeldiameterbereik dat vereist is voor de huidige en verwachte toekomstige productie, en vergelijk dit met de aangegeven capaciteit van de machine, zoals het bereik van 1 mm tot 10 mm van de GT-100.
2. Denk aan het frametype: een compacte C-framemachine is over het algemeen geschikt voor kleinere werkplaatsen en lichtere productie met veel herhalingen, terwijl grotere framestijlen geschikt zijn voor zwaarder werk.
3. Bekijk het matrijssysteem, inclusief of de matrijspositionering automatisch is en hoe snel matrijzen kunnen worden verwisseld tussen verschillende draaddiameters.
4. Controleer het ontwerp van het hydraulisch systeem, aangezien een pompopstelling met dubbele druk zowel snelle cyclustijden als een soepele, gecontroleerde perskracht kan ondersteunen.
5. Evalueer de bedieningselementen, waaronder de manometer, digitale timer, bedieningsknoppen en voetpedaal, aangezien deze de dagelijkse bruikbaarheid en veiligheid bepalen.
6. Bevestig de verpakkings- en leveringsgegevens bij de leverancier van de hydraulische staaldraadpersmachine, inclusief de meegeleverde accessoires en de verwachte doorlooptijd voor productie en verzending.

Voor kopers die zich specifiek richten op sling-assemblage met een kleine diameter, C-cliphangers of shotfire-oplossingen, is een compacte hydraulische staalkabelpersmachine met C-frame, zoals de GT-100, over het algemeen een redelijk startpunt voor evaluatie, aangezien het diameterbereik, het matrijssysteem en het hydraulische ontwerp allemaal op dat segment van het productiewerk zijn gericht.

Het is ook de moeite waard om een ​​doorlopende onderhoudsplanning in te bouwen bij de initiële aankoopbeslissing, in plaats van deze als een bijzaak te beschouwen. Zoals uiteengezet in het overzicht van de structurele samenstelling eerder in deze handleiding, zijn hydraulische afdichtingen en hogedrukleidingen vaak de onderdelen die het meest waarschijnlijk periodieke inspectie of vervanging nodig hebben. Dit is één van de redenen waarom reserveafdichtingen en een hogedrukleiding doorgaans als standaardaccessoires bij een nieuwe machine worden meegeleverd. Het opzetten van een eenvoudige routine voor het controleren van het oliepeil, de staat van de afdichtingen en de slijtage van de matrijs kan een hydraulische staalkabelpersmachine helpen een consistente concentriciteit en oppervlakteafwerking te behouden gedurende een langere levensduur.

Veelgestelde vragen

Vraag 1: Welk kabeldiameterbereik kan de GT-100 hydraulische staalkabelpersmachine verwerken?

A1: De GT-100 is ontworpen voor het persen van kleine staalkabels met een diameterbereik van 1 mm tot 10 mm, waardoor deze geschikt is voor lichte hijsbanden en kleine eindfittingen.

Vraag 2: Welk type frame gebruikt de GT-100 en waarom maakt dat uit?

A2: De GT-100 maakt gebruik van een C-frame, open ontwerp met een behuizing uit één blok, die een compacte voetafdruk, snel laden en lossen en structurele integriteit op lange termijn ondersteunt.

Vraag 3: Welke bedieningselementen zijn aanwezig op de GT-100 hydraulische staalkabelpersmachine?

A3: De machine is voorzien van een digitale cyclustimer, een hydraulische manometer, een bedieningspaneel met start-, stop- en noodstopfuncties, en een voetpedaal voor cyclusactivering.

Vraag 4: Hoe werkt het vervangen van de mal op deze hydraulische persmachine met staalkabel?

A4: De GT-100 maakt gebruik van een rond matrijsontwerp met automatische positionering, dat bedoeld is om het schakelen tussen verschillende matrijsgroottes voor de operator eenvoudig te maken.

Vraag 5: Welke accessoires en verpakkingen zijn bij de levering inbegrepen?

A5: Standaardverpakking bevat krimpfolie en een ijzeren doos, inclusief afdichtingen en een hogedrukslang als accessoires.

Vraag 6: Wat is de typische doorlooptijd voor productie en verzending?

A6: Typische doorlooptijd is 10 tot 30 dagen, afhankelijk van het ordervolume en de configuratie.
