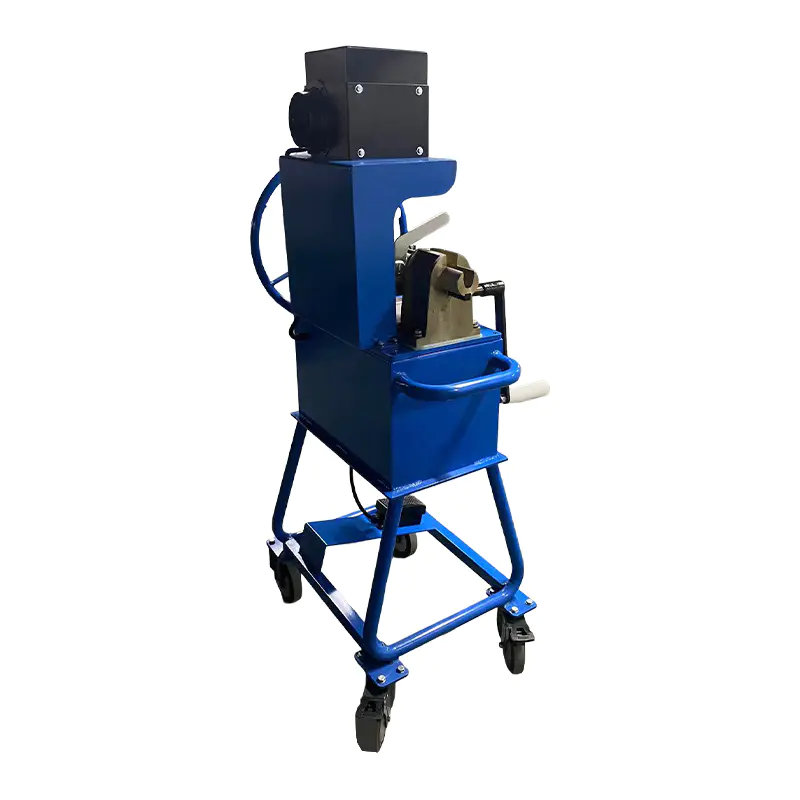

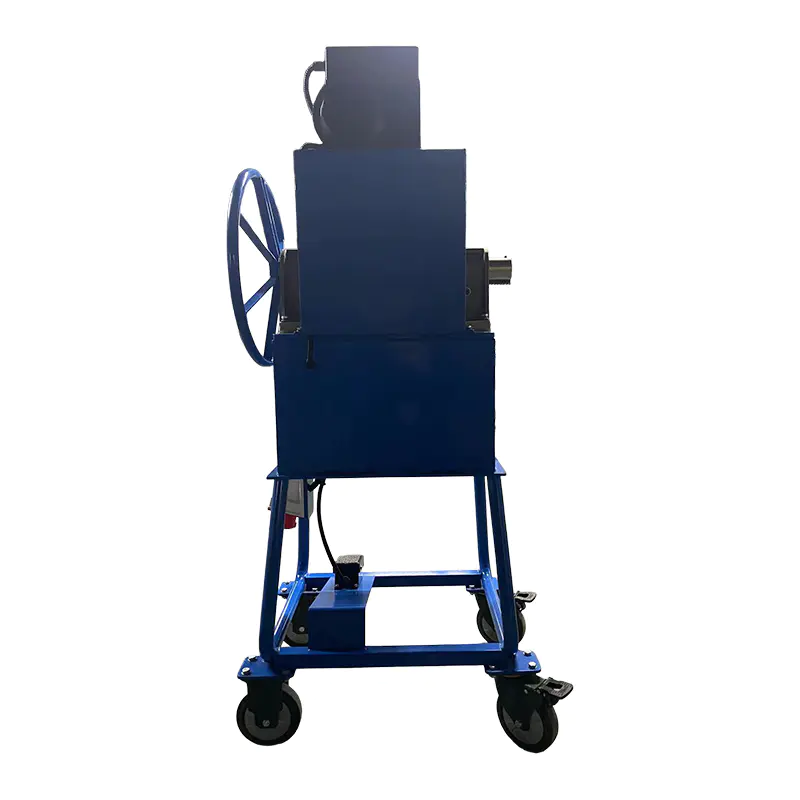

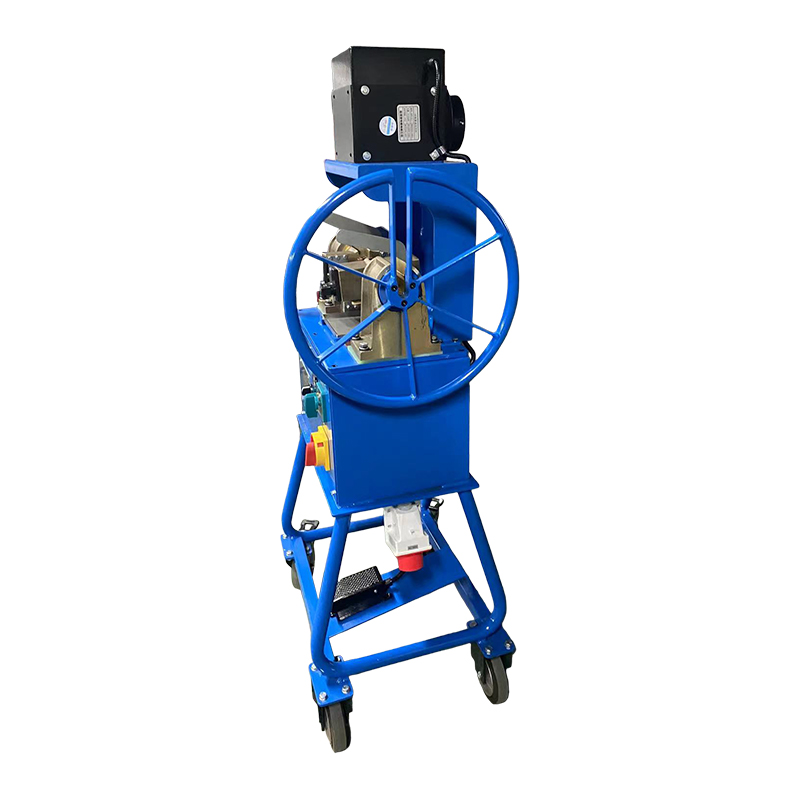

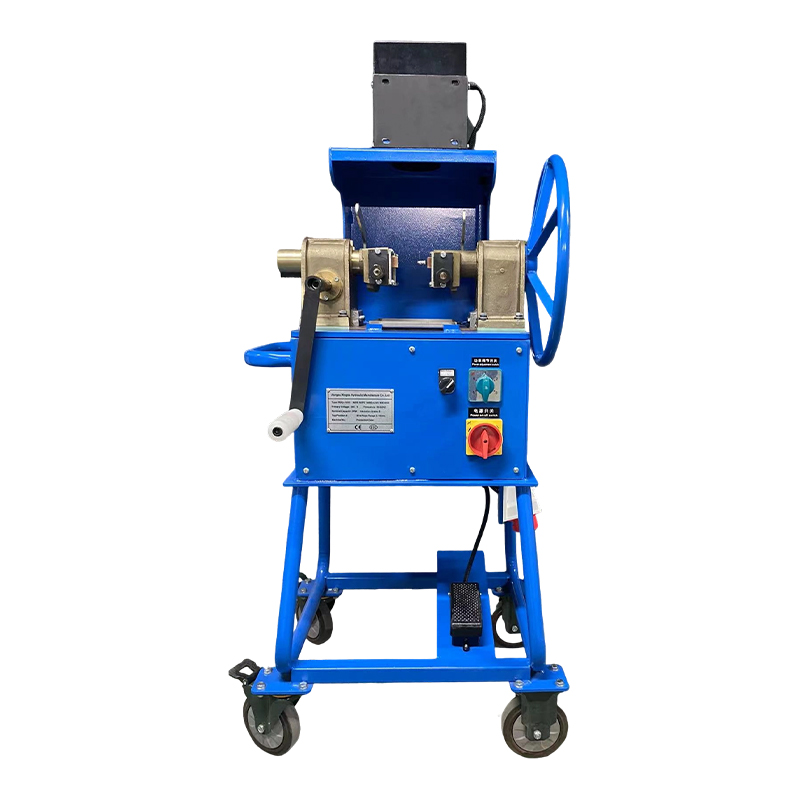

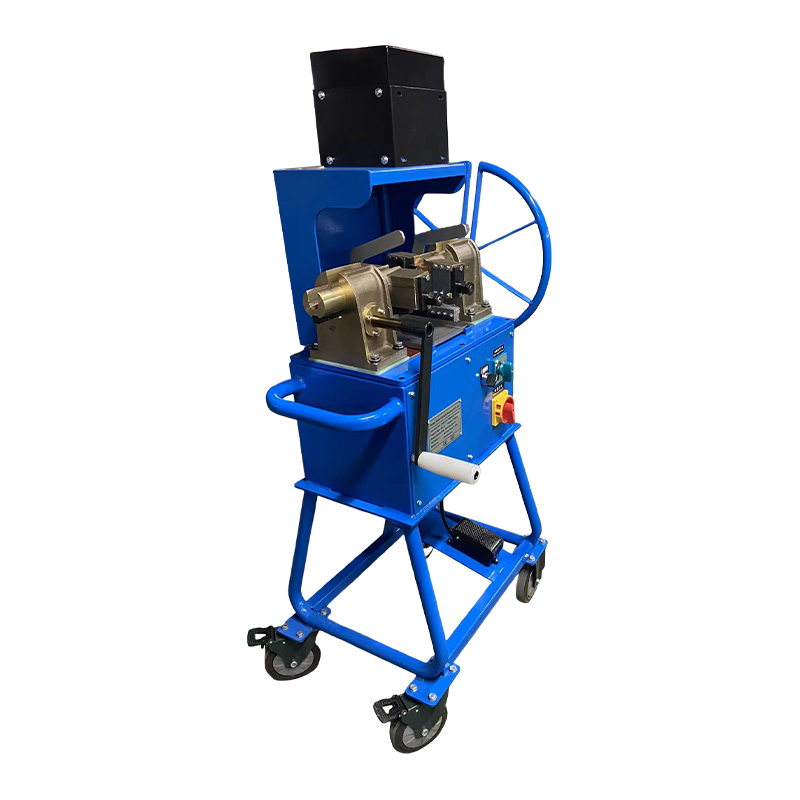

RDQ-1010 Staaldraadgloeimachine

1. Waarom is gloeien belangrijk? Staalkabel Verwerking? – De Metallurgische Stichting

Gloeien is een cruciaal warmtebehandelingsproces bij de productie van staalkabels verlicht interne restspanningen, herstelt de ductiliteit en verfijnt de microstructuur van staaldraad na koudtrekken. Zonder goed uitgloeien behoudt koudgetrokken draad hoge restspanningen (tot 700 MPa ), leidend tot 30-60% vermindering van de levensduur tegen vermoeidheid , verhoogde gevoeligheid voor spanningscorrosiescheuren en voortijdige strengbreuk onder cyclische belasting.

Het uitgloeiproces omvat het verwarmen van draad tot een gecontroleerde temperatuur (meestal 200–680°C afhankelijk van de staalsoort en het gewenste resultaat), gedurende een bepaalde weektijd vasthouden en vervolgens met een gecontroleerde snelheid afkoelen. Dit transformeert de door het werk geharde, broze microstructuur in een spanningsvrije, ductiele toestand terwijl de hoge treksterkte behouden blijft die nodig is voor hijs- en afmeertoepassingen. Moderne continugloeilijnen bereiken lijnsnelheden van 50–300 m/min met een temperatuuruniformiteit van ±5°C .

2. Belangrijkste voordeel nr. 1: vermindering van reststress en levensverlenging van vermoeidheid

Bij koudtrekken accumuleren dislocaties in het stalen kristalrooster, waardoor interne trekspanningen ontstaan die het ontstaan van scheuren versnellen. Gloeien vermindert deze spanningen door 80-90% , waardoor de vermoeidheidsprestaties direct worden verbeterd. In de onderstaande grafiek worden de resterende stressniveaus bij verschillende behandelingsomstandigheden vergeleken.

Deze spanningsreductie vertaalt zich in meetbare prestaties: goed gegloeide kabeldraad vertoont een 40-55% verbetering van de levensduur bij vermoeiing bij het buigen over de schijf en een 25-35% toename van de torsieductiliteit vergeleken met niet-gegloeide draad.

3. Belangrijkste voordeel nr. 2: Dramatische verbetering van het leven bij vermoeidheid onder cyclische belasting

Laboratoriumvermoeidheidstests op draad van 1770 MPa-kwaliteit (10 mm diameter, 30% van de breukbelasting cyclisch) tonen het cruciale belang aan van de selectie van de gloeitemperatuur. Het optimale temperatuurvenster van 500–650°C levert het grootste vermoeidheidsvoordeel op.

Voor hijskabels en kraantoepassingen in de mijnbouw die onderhevig zijn aan miljoenen belastingscycli, vertaalt dit vermoeidheidsvoordeel zich in: 2–3x langere levensduur en aanzienlijk verminderde vervangingsfrequentie.

4. Belangrijkste voordeel nr. 3: Herstelde ductiliteit en torsiestijfheid

Koudtrekken vermindert de draadrek bij breuk 10–12% (gegloeide toestand) tot 3–4% (volledig getrokken) . Door gloeien wordt de ductiliteit hersteld, waardoor de draad bestand is tegen buig-, torsie- en schokbelastingen zonder te breken. De onderstaande grafiek vergelijkt de torsieductiliteit onder verschillende verwerkingsomstandigheden.

De hoofdkabeldraad van de hangbrug vereist een minimum van 16 torsiewindingen zonder breuk – een vereiste die in wezen het gecontroleerd uitgloeien van de getrokken draad vóór het vastlopen verplicht stelt.

5. Gloeivereisten per producttype staalkabel

Verschillende staalkabeltoepassingen vereisen specifieke gloeibehandelingen. De onderstaande tabel vat het aanbevolen temperatuurbereik en de belangrijkste voordelen voor elke productcategorie samen.

Voor kritische toepassingen zoals hoofdkabels van hangbruggen en mijnhijskabels is gloeien een optie verplicht volgens ASTM A1023 en EN 12385 normen.

6. Veelgestelde vragen over het gloeien van staalkabels

Vraag 1: Wat is het verschil tussen spanningsverlichting en volledig uitgloeien voor staalkabel?
A1: Stressverlichtend (200–450°C) vermindert de restspanning zonder de korrelstructuur of treksterkte aanzienlijk te veranderen – ideaal voor afgewerkte kabeldraad. Volledig uitgloeien (480–680°C) veroorzaakt herkristallisatie, waardoor zachtere, meer ductiele draad ontstaat voor tussenliggende trekpassages, maar de sterkte wordt met 15–25% verminderd.

Vraag 2: Kan staalkabel overmatig worden uitgegloeid? Wat zijn de gevolgen?
A2: Ja. Overschrijding 700°C voor koolstofstaal veroorzaakt korrelgroei en gedeeltelijke austenitisatie, wat leidt tot a scherpe daling van de levensduur tegen vermoeiing (zie figuur 2) en potentiële martensietvorming tijdens afkoeling – een catastrofaal broze microstructuur. Overgegloeide draad kan maximaal verliezen 40% van de treksterkte .

Vraag 3: Welke atmosfeer is vereist tijdens het gloeien om oxidatie te voorkomen?
A3: Voor koolstofstaaldraad, a 95% N₂ / 5% H₂ (HNX-atmosfeer) met dauwpunt onder -20°C voorkomt kalkaanslag. Voor roestvrij staal vereist heldergloeien een waterstofrijke atmosfeer met dauwpunt ≤ -40°C om de passieve chroomoxidelaag te behouden.

Vraag 4: Hoe wordt de gloeikwaliteit tijdens de productie geverifieerd?
A4: Kwaliteitscontrole omvat trekproeven (behoud van 90-95% van de doelsterkte) , torsietest (minimaal 16–32 slagen) , omgekeerde buigtests en restspanningsmeting via XRD (doel <150 MPa). Microstructuuronderzoek bij een vergroting van 200–1000x bevestigt herkristallisatie en afwezigheid van ongewenste fasen.
