De GT-1350 hydraulische draadkabelkrimpmachine (mandframe) is een swaging-oplossing met hoge capaciteit, ontworpen voor staalkabeldiameters tot 66 mm bij multi-persbewerkingen , geschikt voor een maximale werkdruk van 56 MPa en aangedreven door een tweetraps hydraulisch aggregaat van 11 kW. Als u een machine nodig heeft die structurele sterkte van een mandframe, CE-certificering en compatibiliteit met GT-500T-matrijzen combineert, dan voldoet deze machine op alle fronten.

Het begrijpen van de 3-6 regel in staalkabel is een essentiële context voor het selecteren van de juiste krimpapparatuur. De 3-6-regel stelt dat een staalkabel op het juiste moment buiten dienst moet worden gesteld Er zijn 3 of meer gebroken draden in één streng aangetroffen binnen één touwlengte, of 6 of meer gebroken draden zijn verdeeld over meerdere strengen binnen één leglengte. Deze veelgebruikte norm (overgenomen door ASME B30.2 en soortgelijke codes) onderstreept waarom nauwkeurig en betrouwbaar krimpen belangrijk is: een slecht gesmeed uiteinde kan de draadvermoeidheid versnellen en tot voortijdig falen leiden. De GT-1350 is gebouwd om te zorgen voor aansluitingen die de integriteit van de staalkabel op de lange termijn behouden.

Hieronder behandelt dit artikel de technische specificaties van de machine, de maattabel voor de krimpmatrijzen, de selectie van de matrijzen, best practices voor gebruik, gegevens over industriële prestaties en veelgestelde vragen. Alle gepresenteerde gegevens zijn afkomstig uit de documentatie van de fabrikant en algemeen aanvaarde industriestandaarden.

GT-1350 Technische specificaties in één oogopslag

De GT-1350 hydraulische draadkabelkrimpmachine (mandframe) is vervaardigd door Jiangsu Xingtai Hydraulisch Manufacturing Co., Ltd. uit een machinelichaam uit één blok , een ontwerpkeuze die lasnaden en boutverbindingen op plekken met hoge spanning elimineert, wat direct bijdraagt aan een langere levensduur en kortere onderhoudsintervallen. De stempels zijn gesmeed uit hoogwaardig gelegeerd staal en hebben een rondvormontwerp met automatische positionering, waardoor matrijswissels snel en herhaalbaar zijn.

De olietoevoersysteem met dubbele drukpomp zorgt ervoor dat de zuiger snel daalt tijdens de naderingsfase en vervolgens automatisch overschakelt naar een langzame slag onder hoge druk voor de eigenlijke stuipfase. Dit tweetrapsgedrag beschermt zowel de matrijsset als het werkstuk, terwijl de cyclustijd aanzienlijk wordt verkort in vergelijking met eentrapssystemen. De zuiger kan tijdens het rijden ook op elke positie worden gestopt, wat essentieel is bij het direct aanpassen van de oog- of lusafmetingen.

GT-1350 3D isometrisch diagram met labels voor belangrijke componenten

De SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

De diagram highlights the architectuur van mandframe , wat superieure laterale stijfheid biedt in vergelijking met conventionele C-frame- of H-frame-ontwerpen. De geïntegreerde bovenste en onderste matrijsblokken passen direct in nauwkeurig bewerkte uitsparingen, waardoor een herhaalbare matrijsuitlijning over duizenden cycli wordt gegarandeerd. Het afzonderlijke bedieningspaneel bevat alle bedieningsinterfaces, waaronder de manometer, indicatielampjes en hydraulische hoofdschakelaars, waardoor hoogspanningscomponenten uit de buurt van de werkzone worden gehouden.

Maattabel krimpmatrijzen voor GT-1350

Het juiste selecteren krimpmatrijzenset is de meest kritische factor bij het bereiken van een afsluiting die voldoet aan de eisen voor belasting en oppervlakteafwerking. De GT-1350 accepteert matrijzen die compatibel zijn met zowel de eigen matrijszakafmetingen als, door het ontwerp, de kleinere matrijzen van de GT-500T-pers. Deze onderlinge compatibiliteit vermindert de totale investering in gereedschap voor werkplaatsen die meerdere machines bedienen. De onderstaande maattabel voor krimpmatrijzen is een representatieve referentie; Controleer vóór productie altijd aan de hand van het specificatieblad van de fabrikant van de hoes.

De aantal benodigde drukken neemt toe met de diameter van de huls omdat elke pers de huls met een vaste hoekstap roteert om een uniforme radiale compressie te bereiken. Het overslaan van persstappen of het stoppen bij een onvoldoende aantal persen is een van de belangrijkste oorzaken van inconsistente beëindigingen. De handleiding van de GT-1350 adviseert operators om de buitendiameter van de afgewerkte huls te meten na elke volledige perscyclus met behulp van een gekalibreerde micrometer om de maatconformiteit te bevestigen voordat de tilband wordt vrijgegeven voor onderhoud.

De bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

Hydraulische staalkabelwalsmachine: hoe het dubbele druksysteem werkt

De GT-1350's hydraulic circuit relies on a tweetraps pompopstelling dat een maatstaf is geworden in de sector van staalkabelpersmachines. Tijdens de naderingsslag levert de pomp een hoog debiet bij lage druk, zodat de zuiger snel naar het werkstuk daalt, zonder tijd te verspillen. Zodra er contact wordt gedetecteerd (via een stijging van de hydraulische tegendruk), schakelt het circuit automatisch over naar een modus met hoge druk en laag debiet om de persing uit te voeren. Deze overgang verloopt naadloos en vereist geen tussenkomst van de operator.

De sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

De pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

Industrietoepassingen en prestatiebenchmarks

De GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• Staalkabelindustrie: Productie van voorgemonteerde stroppen, vingerhoed-oogconstructies en hoofdstellen met meerdere benen in grote volumes.
• Mijnbouw en metallurgie: Hijskabels en schachtgeleidingskabels bij ondergrondse en bovengrondse mijnbouwactiviteiten waarvoor geverifieerde MBL-aansluitingen (minimale breukbelasting) vereist zijn.
• Werf- en havenactiviteiten: Meerlijnen, sleephangers en kraanhoofdtakelconstructies bij container- en bulkladingterminals.
• Spoorwegen en elektriciteit: Bovenleidingspansystemen en bovenleidingconstructies waarbij de maatconsistentie van de uiteinden is gespecificeerd met nauwe toleranties.
• Offshore en constructie: Blijf kabels, afmeersystemen en structurele trekelementen bij brug- en offshore-platformwerk.

De radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. Maximale werkdruk en duurzaamheid scoort aan de top van het assortiment dankzij de carrosserieconstructie uit één blok en de onderdelen van gelegeerd staal. De matrijscompatibiliteit en veiligheidsclassificaties zijn ook hoog, dankzij CE-certificering, kruiscompatibiliteit met GT-500T-matrijzen en de ingebouwde drukontlasting van de machine. De cyclussnelheid scoort iets onder het maximum omdat de retoursnelheid van de zuiger (10 mm/sec) wordt bepaald door veilige decompressie-eisen, wat een bewuste ontwerpafweging is voor de veiligheid van de operator en de levensduur van de matrijs.

Selectie en onderhoud van krimpmatrijzensets

A krimpmatrijzenset voor de GT-1350 moet overeenkomen met de nominale kabeldiameter en het type huls (ovale huls, ronde huls of wigmof). Ovale matrijzensets produceren een zeshoekige of ovale doorsnede op de afgewerkte huls en hebben de voorkeur voor de meeste slingtoepassingen omdat ze een visuele inspectiereferentie bieden. Ronde matrijzensets worden gebruikt waar dimensionale uniformiteit in alle radiale vlakken vereist is, zoals voor de voorbereiding van schroefdraadmof of precisie-afmeerogen.

Onderhoudsprotocol van de matrijzenset

1. Inspecteer de matrijsoppervlakken na elke 200 stuifcycli op scheuren, spanen of vreten met behulp van een 10x loep of penetrante inspectie van de matrijs.
2. Breng vóór elke verschuiving een dun laagje anti-seize- of swage-smeermiddel aan op de matrijsoppervlakken om wrijving te verminderen en koudlassen van de matrijshelften te voorkomen.
3. Controleer de sluitmaat van de matrijs met behulp van een gekalibreerd eindmaatblok dat aan het begin van elke productierun wordt geplaatst; afmetingen buiten het tolerantiebereik duiden op matrijsslijtage en de set moet worden vervangen.
4. Bewaar matrijzen in gewatteerde koffers wanneer ze niet in gebruik zijn; Stapel de matrijzen nooit zonder bescherming, aangezien impactschade aan het oppervlak van de holte zich direct vertaalt in defecten aan het oppervlak van de huls.
5. Registreer het aantal cycli van elke matrijsset in een onderhoudslogboek; Xingtai Hydraulic adviseert matrijzen te vervangen wanneer de sluitmaat meer dan 0,3 mm afwijkt van de nominale waarde.

De GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

De bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

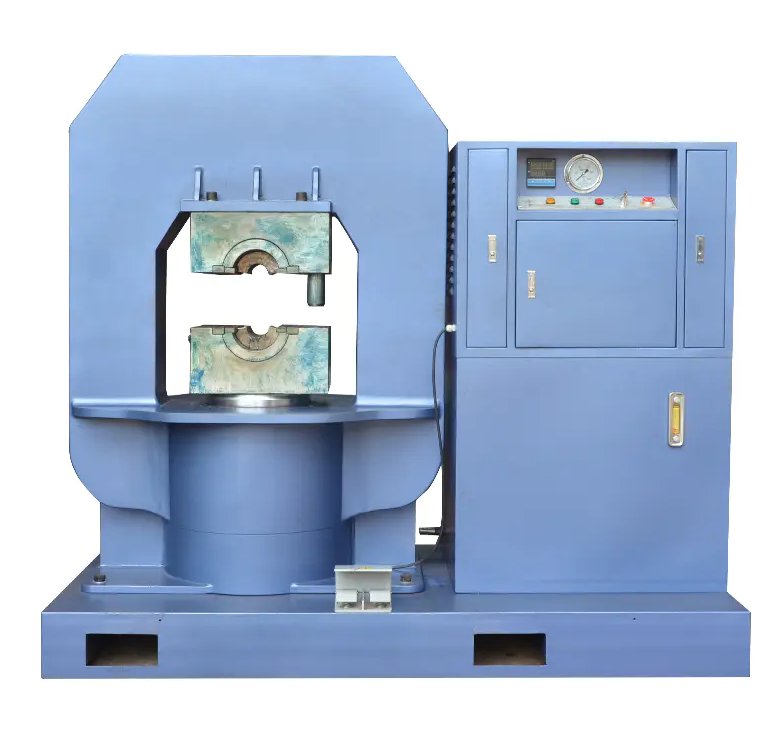

GT-1350 Productafbeelding

De GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive mandframe lichaam , gefreesd uit één enkel stalen blok, is in het midden zichtbaar. In de aparte schakelkast aan de rechterkant bevinden zich de hydraulische krachtbron met dubbele druk, de manometer, het indicatorpaneel en de hoofdbedieningsschakelaars. De machine is CE-gecertificeerd en is geëxporteerd naar het Verenigd Koninkrijk, Australië, Nederland, Letland, Maleisië, Thailand, India, Rusland, Botswana, Polen en andere markten.

Over Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. werd opgericht in 1992 en is gevestigd in Taizhou City, provincie Jiangsu, China. Het bedrijf is gespecialiseerd in de productie van hydraulische staalkabelpersmachines, machines voor het uitgloeien en taps toelopen van staalkabels, aluminium hulzen en hijsklemmen. Xingtai Hydraulic is uitgerust met geavanceerde productiefaciliteiten, sterke technische mogelijkheden, gezaghebbende testapparatuur en een uitgebreid kwaliteitsmanagementsysteem.

De swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

Xingtai hydraulische machines zijn geëxporteerd naar tal van landen, waaronder het VK, Australië, Nederland, Letland, Maleisië, Thailand, India, Rusland, Botswana, Polen en andere. Geleid door de filosofie van "hoge kwaliteit, concurrerende prijs en blijvende inzet," Het bedrijf streeft ernaar om aan de behoeften van klanten te voldoen en de beste service te bieden, gericht op het bedienen van zowel bestaande als nieuwe klanten met hetzelfde niveau van uitmuntendheid.
