Een matroos die aan het eind van een dienst een meerlijn van zestig meter in een losse stapel dumpt, zal ervoor betalen bij de volgende dienst: knopen om uit te pikken, draaien om te verwijderen, en een reeks stijve bochten die iedereen bevechten die het touw aanraakt. Het betrouwbare antwoord op de vraag hoe je touw oprolt voor opslag komt neer op drie gewoonten. Rol het touw op in lussen die de draaiing tegengaan in plaats van het toe te voegen, vergrendel de voltooide spoel zodat deze niet vanzelf los kan raken en houd die spoel droog, in de schaduw en van de vloer totdat het touw weer nodig is.

De details veranderen met het materiaal. Een gevlochten polyesterlijn, een driestrengig nylon meertouw en een staaldraad reageren elk anders op het oprollen, en bestraffen elk op hun eigen manier onzorgvuldig opbergen. Deze gids behandelt de methoden voor het handmatig oprollen van vezel- en synthetisch touw, de regels voor het opwikkelen van trommels die van toepassing zijn op staalkabel, de eindbehandelingen die voorkomen dat de uiteinden van het touw op de plank ontrafelen, en de opslagomstandigheden die bepalen of een touw uit de opslag komt, klaar om te werken of klaar is voor de schrootbak.

Spoel om de draaiing te regelen, de spoel te vergrendelen en droog en in de schaduw op te bergen: deze drie gewoonten bepalen of een touw de opslag gereed voor gebruik verlaat.

Waarom de spoelmethode die u kiest ertoe doet

In het meeste touw is richting ingebouwd. Het uit drie strengen bestaande touw is opgebouwd uit strengen die spiraalvormig rond de middellijn van het touw zijn gedraaid, en zelfs gevlochten touw balanceert de spanning tussen de omhulling en de kern. Wanneer een gelegd touw in eenvoudige lussen wordt gewikkeld, voegt elke volledige lus ongeveer één volledige draaiing in dezelfde richting toe. Veertig lussen betekenen ongeveer veertig geaccumuleerde beurten, en als de uiteinden vrij zijn, moeten die beurten ergens ontsnappen. Ze komen naar boven als knikken, hakken en lussen die in bovenhandse knopen klikken zodra het touw wordt losgelaten.

Twist is niet alleen een hanteringsprobleem. Een geknikt synthetisch touw is bij de knik overbelast en vanaf dat moment neemt de werksterkte af. Bij staalkabel ligt de inzet hoger: een knik verplaatst de strengen permanent, en de gangbare praktijk bij het optuigen is om het beschadigde gedeelte uit te snijden en de kabel opnieuw te beëindigen, omdat een geknikte staalkabel onder belasting niet te vertrouwen is. Draai die in een touw wordt opgeslagen, komt ook slecht terecht in hardware en machines, van snauwende liertrommels tot ongelijkmatig opspoelen op een haspelmachine.

Dit is de reden waarom er überhaupt wikkelmethoden bestaan ​​die twist opheffen. De 8-vormige spoel en de boven-onder-spoel wisselen de draairichting van lus tot lus af, zodat het touw bijna neutraal uit de opslag komt. Het kiezen van de juiste methode is dus geen kwestie van gewoonte of uiterlijk; het is het verschil tussen een touw dat zijn geometrie behoudt en een touw dat langzaam elke fout onthoudt.

Elke eenvoudige lus voegt twist toe, dus methoden die die twist afwisselen of opheffen, beschermen zowel de hantering van het touw als de nominale sterkte ervan.

Touw oprollen voor opslag: stap voor stap

De onderstaande volgorde werkt voor een havenbemanning, een riggingzolder of een boerderijwerkplaats met niets meer dan vrije vloerruimte. Het duurt een paar minuten langer dan het proppen van touw in een bak, en die tijd wordt terugverdiend bij de eerste trek van de volgende klus.

1. Inspecteer en schil het touw eerst. Ga over de volledige lengte door je handen, zoek naar snijwonden, slijtage, glazuur of platte plekken en leg het touw recht neer, zodat bestaande kronkels kunnen ontsnappen voordat het oprollen begint.
2. Verwijder resterende twist. Hang het touw op een hoog punt en laat het vrije uiteinde draaien totdat het stopt, of loop over de hele lengte terwijl je het uiteinde vrij laat draaien. Het opbergen van gedraaide touwsloten die maandenlang indraaien.
3. Kies een lusgrootte die past bij de opslagruimte. Lussen met een omtrek van ongeveer 90 tot 180 cm passen bij werkplaatsrekken en ophangborden. Grotere spoelen hangen beter aan brede haken, kleinere spoelen passen in bakken, maar alles wat strakker is dan ongeveer 30 cm in diameter zorgt voor een permanent buiggeheugen in stijf touw.
4. Spoel met een lichte tegendraaiing voor gelegd touw. Terwijl elke lus ontstaat, draait u het touw een kwartslag tussen duim en wijsvinger in de richting waarin de lijn wordt losgedraaid. Gevlochten touw heeft veel minder van deze correctie nodig, en de over-onder-methode vervangt deze volledig.
5. Houd de lussen gelijk. Een spoel met lussen van dezelfde lengte ligt plat op een plank, hangt zonder zware kant en betaalt zich zonder slag of stoot uit.
6. Vergrendel de spoel. Houd de lussen bij elkaar en wikkel het werkuiteinde zes tot acht keer strak rond het midden van de spoel. Steek een bocht van het uiteinde door de bovenkant van de spoel, vouw het naar beneden over de hele bundel en trek de staart strak. De spoel kan nu niet meer ontrafelen, ook al wordt hij omgegooid.
7. Bewaar het correct. Hang de spoel aan een ronde pen die breed genoeg is om hem te ondersteunen, of plaats hem plat op een plank. Laat een vergrendelde spoel nooit op een betonnen vloer liggen, waar vocht en gruis in de wikkels werken.

Voor touwen die langer zijn dan ongeveer 80 meter, of voor stijf touw dat bestand is tegen handmatig oprollen, laat de achtvormige methode die in de volgende sectie wordt beschreven meestal minder draaiing achter en betaalt deze sneller uit dan de eenvoudige lusspoel.

Inspecteren, ontdraaien, oprollen met gecontroleerde draaiing, de bundel vergrendelen en de spoel van de vloer halen: vijf stappen die minuten duren en een maandenlange levensduur van het touw beschermen.

Gemeenschappelijke oprolmethoden en waar ze allemaal passen

Geen enkele spoel is geschikt voor elk touw, elke lengte en opslagruimte. De vijf onderstaande methoden bestrijken de meeste werkplaats-, zee- en veldsituaties, en verdienen elk hun plaats om een ​​specifieke reden.

Alpine spoel
Lussen verzameld over de schouder en vastgezet met wikkels. Snel te maken en gemakkelijk mee te nemen, maar het voegt twist toe aan gelegd touw. Het beste tot ongeveer 60 m. Vlinder spoel
Lussen gevouwen tot een stapel in de vorm van een acht in het midden. Draagt ​​comfortabel op de rug en schouders en houdt de draaiing laag. Een favoriet voor klim- en boomverzorgertouwen. Figuur-8 spoel
Lussen gekruist in een achtvormig patroon tussen twee punten. Uitstekende twistcontrole en zeer snel uit te betalen. Er is meer ruimte nodig om te bouwen. Over-onder spoel
Wisselt de lusrichting af om twist op lange lijnen te voorkomen. Standaardpraktijk voor dok-, podium- en evenementenpersoneel dat met touw en kabel van meer dan 50 meter omgaat. Ketting zonde
Het touw is tot een ketting gehaakt. Kleinste opslagoppervlak en bestand tegen in de war raken, maar moet voor gebruik volledig worden ongedaan gemaakt.

Stem de spoel af op de touwlengte en de opslagruimte: achtvormige en over-onder-spoelen winnen op het gebied van draaicontrole, alpine- en vlinderspoelen winnen op snelheid en draagbaarheid.

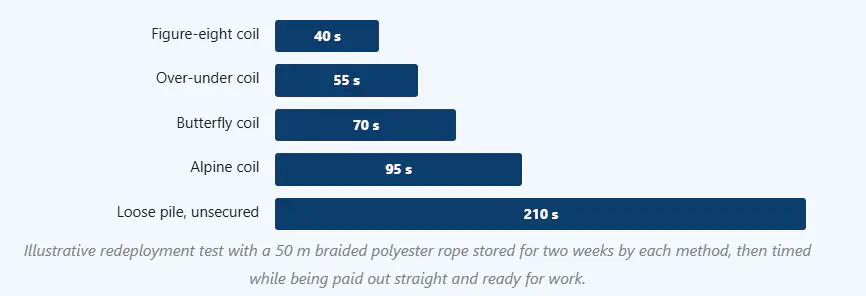

Welke oprolmethode bespaart de meeste tijd bij herimplementatie

Bijvoeglijke naamwoorden zijn eenvoudig, dus de onderstaande vergelijking geeft ruwe cijfers over het verschil. De oefening is illustratief: één ervaren geleider, één gevlochten polyester touw van 50 meter en een stopwatch. Elk touw werd twee weken bewaard met behulp van een andere methode en vervolgens getimed omdat het direct werd uitbetaald en klaar was voor gebruik. De tijden variëren afhankelijk van het touwtype, de spoelgrootte en de vaardigheid van de handler. Het patroon tussen de maten, in plaats van de exacte seconden, is wat overgaat in echte workshops.

De spoel in de vorm van een 8 betaalt het snelst uit omdat de lussen elkaar in afwisselende richtingen kruisen, zodat de draaiing die in de ene lus is opgeslagen, door de volgende wordt opgeheven. De over-under-coil eindigde om dezelfde reden vlak achter, hoewel deze meer techniek van de geleider vraagt ​​en meestal langzamer begint voor beginners. De vlinderspoel presteerde goed omdat de gevouwen lussen elkaar ook afwisselen, maar de extra vouwen zorgen voor wat verwerkingstijd. De alpine spiraal verloor terrein omdat elke lus het touw op dezelfde manier draait, en twee weken opslag gaven die twist de tijd om zich in het geheugen van het touw te nestelen. De losse stapel was helemaal geen opslagmethode, en de tijd ervan weerspiegelt het uitzoeken van bovenhandse knopen in plaats van het uitbetalen van een rol. Elke knoop die in een stapel wordt gevonden, is ook een krachtverlies, omdat een strakke bovenhandse knoop de werksterkte van een synthetisch touw met een grote marge kan verminderen, vaak op ongeveer de helft. Dat betekent dat de stapel niet alleen seconden kost, maar ook capaciteit. In een werkplaats waar twaalf keer per dag aan touw wordt getrokken, wordt het verschil tussen 40 seconden en 210 seconden binnen een maand echte arbeidskosten. Hetzelfde patroon doet zich voor in de industrie, waar een verwarde staalkabel van 200 meter op de vloer zowel een veiligheidsprobleem als een planningsprobleem is. Dat is precies de reden waarom staalkabelbewerkingen het handmatig oprollen vervangen door het oprollen van trommels, wat in de volgende paragraaf aan de orde komt. De les wordt direct overgedragen: gecontroleerde lus erin, gecontroleerd touw eruit.

Twist-cancelling-spoelen zoals de figuur-acht verkorten de herplaatsingstijd dramatisch en vermijden het krachtverlies dat gepaard gaat met knopen.

Staaldraad op industriële wijze oprollen en opslaan

De regels voor het handmatig oprollen veranderen volledig voor staaldraadkabels. Een knik in een vezelkabel is vervelend; een knik in de staalkabel is permanente structurele schade, omdat de strengen worden verplaatst en niet meer op hun plaats kunnen worden gewerkt. De praktijk in de industrie is om elk geknikt gedeelte weg te snijden en het touw opnieuw te beëindigen, dus de opslagmethode moet in de eerste plaats voorkomen dat er knikken ontstaan.

De juiste aanpak is om staalkabel op haspels en trommels te houden. Het touw moet op de oorspronkelijke haspel blijven totdat het nodig is, en wanneer het touw tussen de haspels wordt overgebracht, moet het van boven naar boven of van onder naar beneden lopen. Het oprollen van de bovenkant van de ene molen naar de onderkant van de andere zorgt voor een omgekeerde bocht in elke omslag, en bij omgekeerde bochten komt vermoeidheid het eerst naar voren. Trommel- en schijfdiameters zijn ook van belang: als werkregel moet de trommeldiameter minstens twintig keer de kabeldiameter zijn voor algemeen gebruik, en groter voor hoogcyclische of kritische liften. Haspels horen thuis op standaards of A-frames van de vloer, afgedekt tegen stof en vocht, en af ​​en toe geroteerd zodat het smeermiddel zich opnieuw verdeelt in plaats van zich op de bodem te nestelen.

Voor werkplaatsen en magazijnen waar touw met grote lengtes wordt verwerkt, is het met de hand op- en afwikkelen langzaam en onveilig, en dit is waar een draadkabelhaspelmachine zijn plaats verdient. Een aangedreven haspelmachine regelt de spanning en snelheid tijdens het oppakken en uitbetalen, houdt de wikkelingen gelijkmatig over de trommel en beschermt zowel het touw als de operator. Apparatuur van dit type is een standaardaanbod van een fabrikant van staalkabelverwerking, zoals Jiangsu Xingtai hydraulische productie Co., Ltd., die sinds 1992 hydraulische kabelapparatuur bouwt en gebruikers in heel Europa, Azië en daarbuiten levert.

Staalkabel wordt opgeslagen op haspels, nooit in handrollen: gecontroleerde spanning, correcte trommelverhoudingen en afgedekte haspelstandaards voorkomen knikken en corrosie uit een opgeslagen touw.

Touwuiteinden voorbereiden vóór het oprollen voor opslag

Touwuiteinden falen als eerste tijdens opslag. Een losgeklopt uiteinde van een synthetisch touw rafelt uit tot een borstel van filamenten, en een uit drie strengen bestaand touw met een los uiteinde kan zich letterlijk streng voor streng losmaken terwijl het op een plank ligt. Tien minuten eindvoorbereiding voordat de spoel de opslag in gaat, voorkomt beide problemen.

Bij vezel- en synthetisch touw: zweep elk uiteinde op met touw of polyestertape, of sluit de filamenten van volledig synthetisch touw met hitte af, zodat ze samensmelten tot een harde punt. De afdichting moet de streng binnendringen in plaats van alleen maar het oppervlak te glazuren, en touw van natuurlijke vezels is afhankelijk van strak kloppen omdat het niet kan worden gesmolten.

Bij staalkabel hebben de uiteinden vóór alles mechanische bescherming nodig. Door de draad stevig vast te wikkelen op het snijpunt, kunnen de strengen niet losspringen, en bij touw dat na opslag wordt beëindigd, gaat de voorbereiding verder met taps toelopen, zodat de strengen netjes in de mouwen en aansluitingen terechtkomen. Het gloeien van een draadkabeluiteinde verlicht de spanning en zorgt ervoor dat de strengstructuur strakker wordt voordat de punt wordt gevormd. Daarom staan ​​gloei- en taps toelopende machines naast persen in elke serieuze riggingwerkplaats. Leveranciers zoals Xingtai bouwen speciale machines voor elke stap, van gloeien en taps maken tot snijden en smelten, zodat de eindbehandeling past bij het werk en niet hoeft te worden geïmproviseerd met een slijpmachine.

RDQ-1011 Machine voor het gloei- en taps toelopen van staalkabels Deze machine gloeit en versmalt de uiteinden van staalkabels, zodat de strengen na opslag netjes in de hulzen en aansluitingen terechtkomen. Hij is compact en gemakkelijk te verplaatsen en kan lift-, mijn- en kraankabels binnen zijn diameterbereik verwerken zonder vervanging van onderdelen. Bekijk Product →

Klop of sluit de uiteinden van vezelkabels en grijp de uiteinden van de staalkabel vast of tap deze af voordat u deze opbergt, omdat een onbeschermd uiteinde op de plank zal ontrafelen.

Opslagomstandigheden die een opgerold touw beschermen

Een perfecte spoel degradeert nog steeds in de verkeerde omgeving. Ultraviolet zonlicht maakt polypropyleen en nylon bros, dus opgerold touw hoort thuis in een kast, een ademende tas of een rek in de schaduw in plaats van op een open muur met uitzicht op een raam. Vocht drijft schimmel in het touw van natuurlijke vezels en tast de fittingen van synthetisch touw aan, zodat een droge, geventileerde hoek elke keer beter is dan een vochtige kelder. Houd het touw uit de buurt van acculaders, zuren, logen, oplosmiddelen en verfvoorraden, omdat chemische vervuiling synthetisch touw kan verzwakken zonder enig zichtbaar teken.

Fysieke opslag is net zo belangrijk als het klimaat. Hang spoelen aan ronde pinnen in plaats van aan dunne, scherpe haken, omdat een smalle haak de buigspanning maandenlang op één punt van het touw concentreert. Houd spoelen uit de buurt van betonnen vloeren, die vocht afvoeren en gruis in de wikkels transporteren. Geef elke spoel voldoende ruimte zodat de lucht eromheen kan bewegen, en stapel nooit zware voorwerpen op opgeslagen touw of op een touwopslagrek dat zwaarder is geladen dan waarvoor het bedoeld is.

Voor langdurige opslag is een schema nodig. Controleer de opgeslagen spoelen elke drie tot zes maanden, rol ze kort af om het touw te ontspannen en wissel de voorraad zodat het oudste touw het eerst wordt gebruikt. Voordat een touw weer wordt opgeslagen, moet u modder en zout verwijderen, het op natuurlijke wijze laten drogen, weg van directe hitte, en het opnieuw inspecteren. Wanneer een beschadigd gedeelte wordt gevonden, knip het dan uit in plaats van het probleem op te slaan, en bereid het nieuwe uiteinde goed voor voordat u het opnieuw oprolt. Een snij- en taps toelopende machine zorgt ervoor dat de reparatie snel en herhaalbaar is, wat van belang is als een bemanning het touw dezelfde dag weer in gebruik wil nemen.

RDQ-1012 Draadkabelsnij- en taps toelopende machine Een snelverwarmende snij- en taps toelopende machine voor het voorbereiden van nieuwe touwuiteinden nadat beschadigde delen zijn uitgesneden tijdens opslaginspecties. Het produceert gladde, conische uiteinden en zorgt ervoor dat bemanningen het touw dezelfde dag weer in gebruik kunnen nemen. Bekijk Product →

Droog, in de schaduw, van de vloer en elke paar maanden gecontroleerd: de opslagomstandigheden bepalen de levensduur van het touw net zo goed als de oprolmethode.

Toepassingsscenario's en selectiepunten

Vezelkabel en staalkabel delen het doel van nette opslag, maar bereiken dit via verschillende routes, en door ze naast elkaar te vergelijken worden de selectiepunten duidelijk.

Wanneer de kabelvolumes groter worden dan wat handarbeid aankan, verschuift de aankoopbeslissing van rollen naar apparatuur. Of een koper nu iets koopt als eindgebruiker, in een rigging-winkel of als groothandel in verbruiksartikelen, dezelfde selectielogica is van toepassing: stem de machineklasse af op de touwdiameters op de werkvloer, bevestig dat adereindhulzen en hulzen beschikbaar zijn in bijpassende maten, en geef de voorkeur aan een fabrikant met gedocumenteerde kwaliteitscontrole en exportervaring. Een leverancier die de volledige verwerkingsketen bestrijkt, van het haspelen en gloeien tot het persen en toebehoren, elimineert ook het montage- en tolerantierisico dat voortkomt uit mengmachines en verbruiksartikelen uit niet-gerelateerde bronnen.

Vezelkabel wil handspoelen die het draaien opheffen, staalkabel wil gecontroleerde trommelwikkeling, en het volume bepaalt wanneer het van de handen naar de machines gaat.

Veelgestelde vragen over het oprollen van touw voor opslag

Dezelfde drie principes beantwoorden bijna elke opslagvraag: controleer de twist, vergrendel de spoel en beheer de omgeving.

Gerelateerde literatuur en bronnen

Deze pagina's van de Xingtai-site gaan dieper in op de apparatuurkant van touwhantering en staalkabelverwerking.

• Voor een nadere blik op aangedreven spoelapparatuur, zie waar een staalkabelwalsmachine voor wordt gebruikt in industriële acceptatie- en uitbetalingswerkzaamheden.
• De machines en accessoires waarnaar in deze handleiding wordt verwezen, zijn afkomstig van Jiangsu Xingtai Hydraulic Manufacturing , een fabrikant van staalkabelverwerkingsapparatuur, opgericht in 1992.

Wanneer handmatig oprollen niet langer voldoende is, nemen aangedreven haspel- en eindbehandelingsapparatuur het over, en de bovenstaande bronnen laten zien hoe.

Touw oprollen voor opslag is een kleine discipline met een onevenredige opbrengst. Een touw dat met gecontroleerde draaiing is opgerold, veilig is vergrendeld en in een schone, droge, schaduwrijke ruimte wordt bewaard, zal snel uitbetalen, zijn nominale sterkte behouden en langer meegaan dan touw dat op een stapel wordt gedumpt. Begin met de achtvormige of over-onder-methode voor vezelkabel, houd de staalkabel op de haspels onder de juiste spanning, behandel de uiteinden voordat ze ooit de plank bereiken en loop elke paar maanden door de opslagruimte. Het touw zal na elke opslagperiode de aandacht bij de eerste klus terugbetalen.

Een paar gedisciplineerde minuten aan het einde van elke klus is het enige dat een touw scheidt van een touw dat vroegtijdig wordt ingekort.
