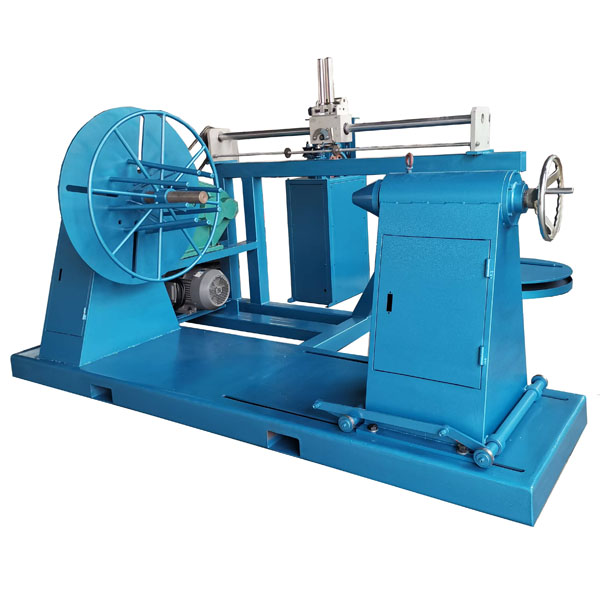

XT-1600 draadkabelhaspelmachines

Draadkabelwikkelmachine is een apparaat dat wordt gebruikt voor het op- of afwikkelen van touwen. Het maakt de mechanische bediening van het oprollen of losmaken van staalkabels mogelijk, waardoor de werkefficiëntie wordt verbeterd en de intensiteit van arbeidsintensieve handmatige taken wordt verminderd. Dit apparaat zorgt ervoor dat de staalkabel onvervormd en niet-getwist blijft, waardoor deze in zijn natuurlijke staat blijft en problemen zoals gebroken draden, draaien of in de war raken worden voorkomen. Het beschikt over een hoog uitgangskoppel, stabiele werking, traploze snelheidsregeling, sterk draagvermogen en een breed scala aan breedte-aanpassingsmogelijkheden.

Terugspoelmachine : Deze apparatuur is ontworpen voor het scheiden van staalkabels op haspels, het nauwkeurig afsnijden en het op- en afspoelen van draden en kabels en is een antwoord op al lang bestaande uitdagingen in de sector. Het maakt gebruik van een motorreductor in combinatie met een frequentieomvormer, waardoor een perfect regelbare snelheid en een hoog koppel worden bereikt. Uitgerust met een snelle pulsencoder, zorgt deze voor een zeer nauwkeurige lengtemeting, maakt aangepaste lengte-instellingen mogelijk en kan staalkabels en kabels van elke dikte met een hoge opwikkelefficiëntie verwerken. Het traverseermechanisme zorgt voor netjes en ordelijk opwinden, met eenvoudige bediening en multifunctionaliteit. Alle componenten ondergaan een warmtebehandeling voor verbeterde duurzaamheid en slijtvastheid.

Ons bedrijf is gespecialiseerd in onderzoek, ontwikkeling en aanpassing van herwikkelapparatuur voor staalkabels, draden en kabels. Deze machine lost eenvoudig problemen met het opwikkelen en het scheiden van haspels in de industrie op. De opvallende kenmerken zijn onder meer de zeer efficiënte opwikkelprestaties, een spanningsgestuurde frequentieomvormer voor traploze snelheidsregeling en een tandwielreductor die een hoog koppel levert om gemakkelijk zware staalkabels en kabels te kunnen hanteren. Het snelle, digitale lengtemeetapparaat zorgt voor nauwkeurig tellen, maakt vooraf ingestelde lengtes mogelijk met automatisch stoppen en maakt automatisch snijden mogelijk. Het geïntegreerde verplaatsingsmechanisme zorgt voor een nette, knoopvrije wikkeling en maakt een snelle demontage mogelijk voor het hanteren van losse touwen. In combinatie met een mobiele verpakkingsmachine maakt het snel en efficiënt verpakken mogelijk, waardoor tijd, moeite, kosten en arbeid worden bespaard.

+ Neem contact met ons op
VOORV：Geen vorig productVOLGENDE：Geen volgend product
  • Parameter
  • Andere beschrijvingen
  • Contacteer
Technical Data

Modus nr.

XT-1600

Meet het kabelbereik

Tot 38 mm

Laadvermogen draaitafel

6ton

Capaciteit voor houten trommel

1,5 ton

Capaciteit zonder houten trommel

300 kg

Vermogen (kW)

7.5

Afmeting (mm)

3000x1500x2000

Nettogewicht (kg)

1500

Onze producten
Gerelateerde producten
Bedrijf
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As XT-1600 draadkabelhaspelmachines Manufacturers and XT-1600 draadkabelhaspelmachines Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

De stuikcomponenten van de Xingtai hydraulische machines zijn gesmeed uit hoogwaardig gelegeerd staal. Het machinelichaam is vervaardigd uit één enkel blok materiaal, wat de structurele integriteit en een lange levensduur garandeert. Onze hydraulische systemen maken gebruik van een olietoevoersysteem met dubbele drukpomp, dat snelle opwaartse en neerwaartse bewegingen mogelijk maakt en tegelijkertijd een soepel persproces garandeert. Dit ontwerp verbetert de perskwaliteit en productie-efficiëntie aanzienlijk.

Xingtai hydraulische machines zijn geëxporteerd naar tal van landen, waaronder het VK, Australië, Nederland, Letland, Maleisië, Thailand, India, Rusland, Botswana, Polen en andere.

Geleid door de filosofie van "hoge kwaliteit, concurrerende prijs en blijvende inzet", streven wij ernaar om aan de behoeften van onze klanten te voldoen en hen de beste service te bieden. We blijven toegewijd aan het bedienen van zowel bestaande als nieuwe klanten met hetzelfde niveau van uitmuntendheid terwijl we samenwerken om een ​​succesvolle toekomst op te bouwen.
Certificaat van eer
  • Certificeringen
  • Certificeringen
  • Certificeringen
Nieuws
  • Staaldraadpersmachine | Chinese hydraulische fabrikant

    Wat een Staaldraadpersmachine Is en hoe het werkt Een staaldraadpersmachine is een hydraulische machine die een aluminium of stalen huls op een staalkabel samendrukt, waardoor een permanent gesmeed uiteinde ontstaat dat wordt gebruikt voor het heffen, optuigen en structure...

    READ MORE
  • Wat is de hydraulische draadpersmachine?

    Wat is de GT-100 hydraulische staaldraadpersmachine (C-frame)? De GT-100 hydraulische draadkabelpersmachine (C-frame) is een compacte hydraulische staalkabelpersmachine die is gebouwd voor het smeden van staalkabel met een diameterbereik van 1 mm tot 10 mm ...

    READ MORE
  • Wat is de GT-60 hydraulische draadpersmachine?

    Wat is de GT-60 hydraulische staalkabelpersmachine (C-frame)? De GT-60 hydraulische draadkabelpersmachine (C-frame) is een compacte hydraulische pers die is gebouwd voor het smeden van staalkabels met een diameterbereik van 1 mm tot 10 mm . Het is het klein...

    READ MORE
Kennis van de industrie

1. Waar wordt de XT-1600 draadkabelhaspelmachine voor gebruikt? – Kerntoepassingen en industriële rol

De XT-1600 draadkabelhaspelmachine is een zwaar uitgevoerd geautomatiseerd wikkelsysteem met hoge capaciteit, ontworpen voor het efficiënt opspoelen, meten en snijden van staalkabels met diameters van 8 mm tot 36 mm . Het wordt voornamelijk gebruikt in offshore-aanmeerlijnen , mijnbouw hijskabels , productie van kraankabels en grootschalige fabricage van tuigage. In tegenstelling tot standaard opwikkelspoelen is de XT-1600 geïntegreerd spanningscontrole (±2% nauwkeurigheid) , digitale lengtemeting (fout ≤0,3%) en een programmeerbaar laagjessysteem om te voorkomen dat het touw bekneld raakt of dat er schade ontstaat tijdens het oprollen op hoge snelheid 35 m/min .

Typische gebruikers zijn onder meer fabrikanten van staalkabels , offshore-bevoorradingsbases , en dienstverleners op het gebied van zwaar tillen . De machine verkort de handmatige oproltijd met 70-85% vergeleken met traditioneel trommelwikkelen, terwijl de spoeldichtheid wordt verbeterd tot 23% – directe verlaging van de verzend- en opslagkosten.

2. Belangrijkste technische specificaties en prestatiestatistieken van de XT-1600

De XT-1600 stands out due to its maximale spoelflensdiameter van 1600 mm (vandaar de naam), laadvermogen van 5.500 kg , en intelligent variable-frequency drive (VFD) that maintains constant tension even during sudden acceleration or deceleration. Below is a horizontal bar chart comparing reeling speeds across three common industrial machines.

Vergelijking van maximale haspelsnelheid (m/min)

XT-1600 (geoptimaliseerd)
35 m/min
Standaard hydraulische haspel (industriegemiddelde)
22 m/min
Basis handmatige haspel (conventioneel)
11 m/min

Fig. 1 – Vergelijking van maximale lijnsnelheid: XT-1600 bereikt 35 m/min , 59% sneller dan conventionele hydraulische haspels.

Bijkomende technische hoogtepunten zijn onder meer: spanningsbereik 500–4.500 N , digitale teller met resolutie 0,1 m, en geïntegreerd noodremafstand ≤150 mm op volle snelheid. De machine voldoet aan de normen ISO 19472 en EN 13157, waardoor een veilige omgang met hefcomponenten wordt gegarandeerd.

3. Efficiëntieverbeteringen en kostenbesparingen – gegevens uit de praktijk

Veldstudies overal 12 offshore-bevoorradingsbases laten zien dat het overstappen op de XT-1600 de oproltijd per ton met gemiddeld 62% . De onderstaande grafiek illustreert de cumulatieve tijdsbesparing bij het verwerken van 10.000 meter touw met een diameter van 22 mm.

Cumulatieve tijdsbesparing versus conventioneel oprollen (minuten per 1000 m)

Bespaarde tijd (minuten) Verwerkte touwlengte (meter) 0 20 40 60 80 100 120 0 2000 4000 6000 8000 10000 118 minuten opgeslagen

Fig. 2 – Cumulatieve tijdbesparing bij gebruik van de XT-1600 versus conventionele haspel; na 10.000 meter, 118 minuten per dienst bespaard.

Bovendien vermindert de XT-1600 het aantal schade-incidenten aan het touw: nauwkeurige laagwikkeling elimineert cross-overs, waardoor oppervlakteslijtage wordt verminderd door tot 47% vergeleken met handmatig oprollen – waardoor de levensduur van het touw naar schatting direct wordt verlengd 18–22% in kraan- en hijstoepassingen.

4. Toepassingsgeschiktheid en branchesegmenten voor XT-1600

De following table summarizes typical applications, rope diameter range, and key benefits for each segment where the XT-1600 excels.

Tabel 1 – Toepassingsmatrix en prestatie-indicatoren voor de XT-1600 haspelmachine per sector.
Industrie Touwdiameter (mm) Doorvoerwinst Primair voordeel
Offshore-afmeren 22–36 mm 68% snelheid Constante spanning, nul speling
Het hijsen van mijnen 16–28 mm 55% efficiëntie Nauwkeurige laagwikkeling, vermindert touwslijtage
Kraan- en havenlogistiek 12–30 mm 73% sneller spoelen Digitale lengtemeting, nauwkeurigheid op lengte gesneden
Fabricage van tuigage en slingers 8–20 mm 82% productiviteit Automatische stop op vooraf ingestelde lengte, minder afval

Gegevens verzameld uit veldproeven uit 2024: de XT-1600 verlaagt consequent de arbeidskosten per spoel met $ 38-$ 55 per ton afhankelijk van regio en touwgrootte.

5. Veelgestelde vragen over de XT-1600 haspelmachine

Vraag 1: Welke touwdiameters kan de XT-1600 aan zonder onderdelen te veranderen?
A1: De standaard XT-1600 accepteert staalkabels van 8 mm tot 36 mm zonder flens- of geleidingsaanpassingen. Voor touwen kleiner dan 8 mm is optioneel een geleidingsinzet verkrijgbaar; voor diameters boven 36 mm (tot 42 mm) wordt een aangepast drumstel aanbevolen.

Vraag 2: Meet de XT-1600 de touwlengte nauwkeurig bij bestellingen op maat?
A2: Ja. Het beschikt over een encoder met hoge resolutie met fout ≤0,3% (typisch ±0,2% onder gecontroleerde spanning). Veel fabrikanten gebruiken het voor het nauwkeurig snijden van slingers, waardoor er minder afval ontstaat tot 12% vergeleken met handmatig meten.

Vraag 3: Welke voeding heeft de XT-1600 nodig?
A3: De machine draait door 400V / 3-fase / 50-60Hz met een piekstroomverbruik van 7,5 kW . Een VFD zorgt voor een zachte start en regeneratief remmen om energiepieken te verminderen.

Vraag 4: Kan het worden geïntegreerd met bestaande magazijnbeheersystemen?
A4: Ja, dat biedt de XT-1600 Modbus TCP/IP en RS-485 interfaces, waardoor realtime lengte- en spanningsgegevens kunnen worden ingelogd op ERP- of MES-platforms – volledige gereedheid voor Industrie 4.0.

Vraag 5: Welk onderhoud is vereist?
A5: Aanbevolen onderhoud: smering elke 200 bedrijfsuren Jaarlijks kalibreren van de spanningssensor en inspectie van de aandrijfriem elke 500 uur. De gemiddelde tijd tussen storingen (MTBF) is gedocumenteerd op 8.200 uur onder voortdurende dienst.
