Wat is een stalen terminal in draadkabeltoepassingen? Een complete gids

A stalen terminal is een hardware-fitting die permanent aan het uiteinde van een staalkabel is bevestigd om verbinding met ankers, spanschroeven, schakels of structurele elementen mogelijk te maken. In de staalkabeltechniek vormen terminals de kritische interface tussen de kabel en de dragende structuur – en ze zijn vaak het zwakste punt in het systeem als ze verkeerd worden geselecteerd of geïnstalleerd. Gegevens uit de sector laten dat zien meer dan 30% van de fouten bij de montage van staalkabels afkomstig zijn van de terminal, niet langs het kabellichaam zelf. Het begrijpen van terminaltypes, efficiëntieclassificaties en correcte installatie is daarom essentieel voor elke rigging-, architecturale of maritieme staalkabeltoepassing.

1. Soorten stalen terminals die worden gebruikt in draadkabeltoepassingen

Stalen terminals vallen in verschillende categorieën, elk geschikt voor verschillende belastingsvereisten, installatiemethoden en eindgebruiksomgevingen. Het selecteren van het juiste type bepaalt direct de mechanische efficiëntie van de verbinding.

(1) Gesmede (swageloze) terminals

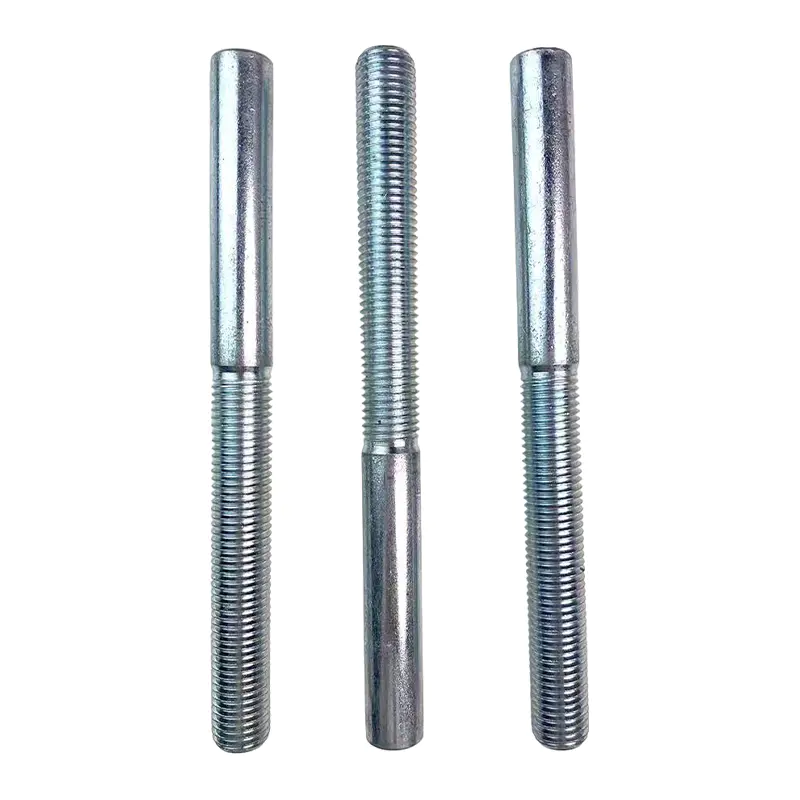

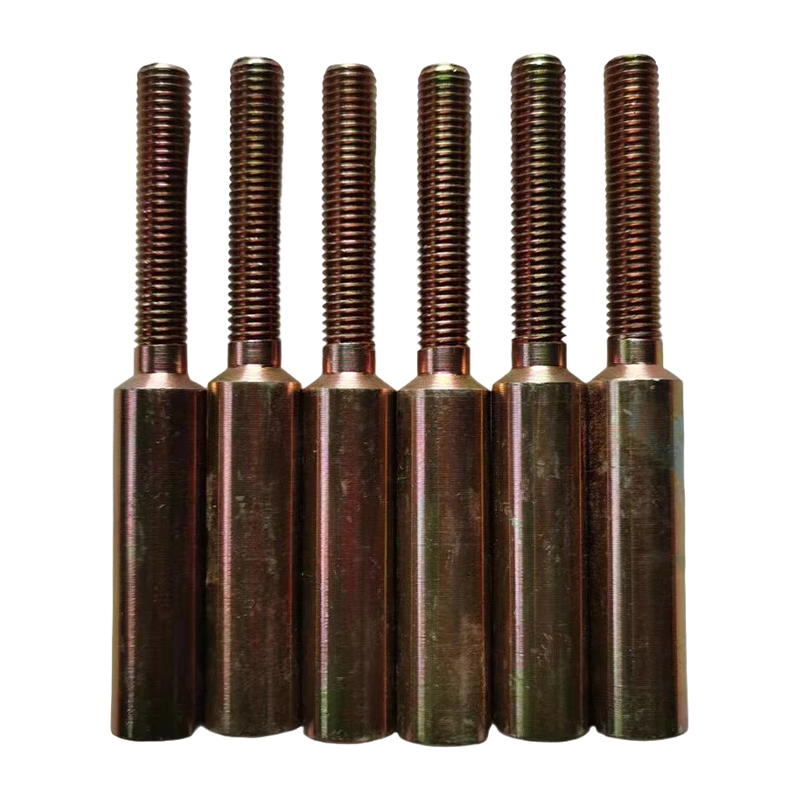

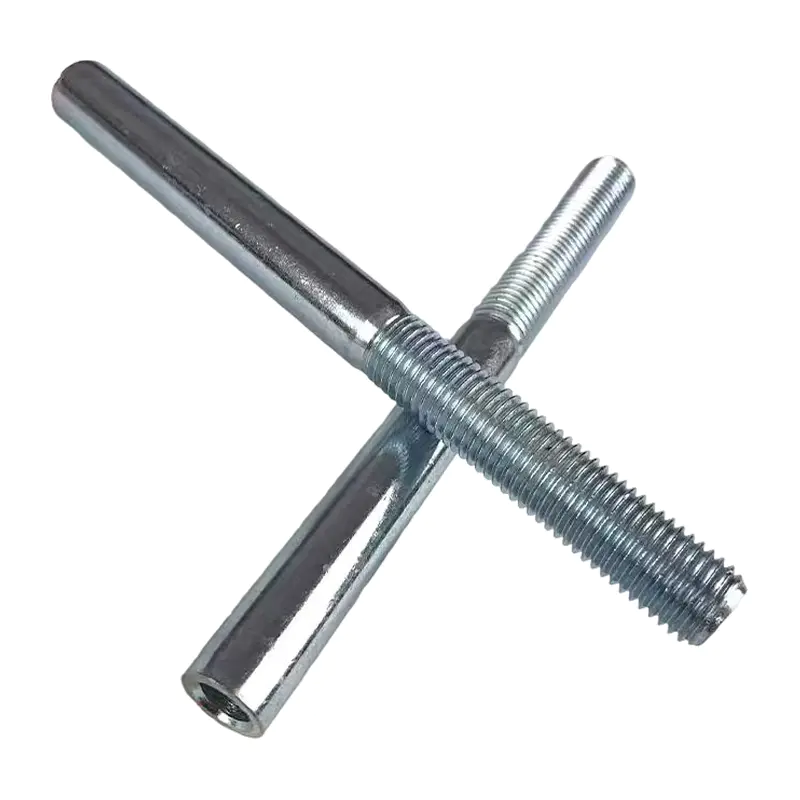

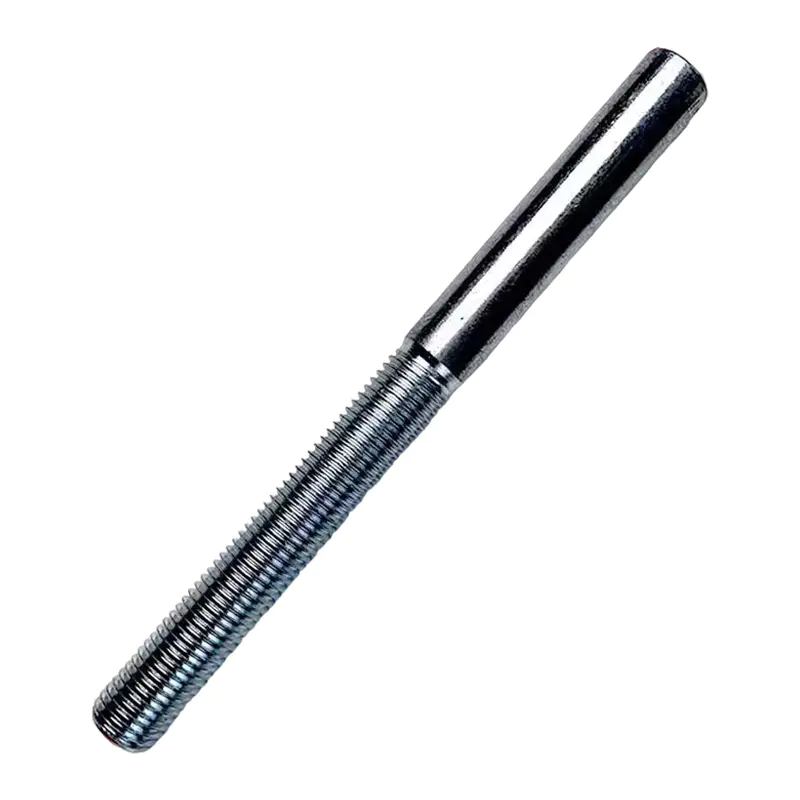

Gesmeedde terminals worden met behulp van een hydraulische pers koud op het kabeluiteinde gevormd, waardoor een permanente, hoogefficiënte verbinding ontstaat. Wanneer ze correct worden toegepast, bereiken ze resultaten 95–100% van de minimale breukbelasting (MBL) van de staalkabel , waardoor ze de voorkeurskeuze zijn voor structurele, architecturale en hijstoepassingen. Veel voorkomende lichaamsvormen zijn onder meer vork-, oog-, tapeind- en draadstanguiteinden.

(2) Spelter-aansluitingen (in hars of zink gegoten).

Spelter-sockets zijn ingegoten terminals waarbij de geopende draaduiteinden zijn geplaatst in gesmolten zink of epoxyhars in een conisch socketlichaam. Deze methode levert de hoogst mogelijke efficiëntie op — tot 100% MBL — en is standaard voor kraantakelkabels, mijntakels en brugkabeltoepassingen waarbij losmaakbaarheid en heraansluiting in het veld vereist zijn.

(3) Kabelklemmen (type U-bout)

U-boutclips zijn de meest toegankelijke terminalmethode, maar ook het meest vatbaar voor misbruik. Correct toegepast volgens ASME B30.26, bereiken ze ongeveer 80% van MBL . Een veelgemaakte fout – de fout ‘zadel op een doodlopende weg’ – kan de efficiëntie tot zo laag mogelijk terugbrengen 60% . Het aantal benodigde clips neemt toe met de touwdiameter: voor een touw van 20 mm zijn er minimaal 20 mm nodig 4 clips op de juiste afstand geplaatst.

(4) Wigdoppen

Wigaansluitingen maken snelle installatie en vervanging ter plaatse mogelijk zonder speciaal gereedschap. Ze worden veel gebruikt op bouwkranen en draglinekabels. Hun typische efficiëntie is 75-90% van MBL afhankelijk van het ontwerp, en ze vereisen dat het doodlopende uiteinde wordt vastgezet om onbedoelde ontkoppeling bij omkering van de belasting te voorkomen.

2. Stalen eindmaterialen en corrosiebestendigheid

Het materiaal van het aansluitlichaam moet aangepast zijn aan de gebruiksomgeving. De drie meest voorkomende opties bij professionele staalkabelassemblages zijn:

• Koolstofstaal (verzinkt of thermisch verzinkt) - standaard voor bouw, mijnbouw en algemeen hijswerk. Kosteneffectief en verkrijgbaar in de meest uiteenlopende maten. Gegalvaniseerde coating biedt voldoende bescherming in gematigde omgevingen.
• Roestvrij staal (316-kwaliteit) — verplicht in maritieme, voedselverwerkende, architecturale en kustomgevingen. Levert superieure weerstand tegen putjes en een levensduur tot 3× langer dan gegalvaniseerd koolstofstaal in zoutnevelomstandigheden.
• Gelegeerd staal met hoge treksterkte — gebruikt in zware hijs- en mijnbouwtoepassingen waarbij compactheid en maximale sterkte-gewichtsverhouding prioriteiten zijn. Meestal verkrijgbaar in de aanduidingen Grade 80 en Grade 100.

3. Terminalselectie per toepassing — referentietabel

Verschillende industrieën stellen verschillende eisen aan staalterminals. De onderstaande tabel vat de typische terminalkeuzes per toepassing samen om bestekschrijvers en rigging-ingenieurs te helpen.

4. Trends in laadvermogen — Hoe de keuze van terminals de sterkte van de montage beïnvloedt

Het onderstaande diagram illustreert hoe de effectieve breukbelasting van een compleet staalkabelsamenstel verandert afhankelijk van het terminaltype voor a 16 mm diameter, 6×19 IWRC-touw met een MBL van ongeveer 15,0 ton . De terminal wordt het beperkende onderdeel zodra de efficiëntie ervan onder de 100% daalt.

5. Veelgestelde vragen

Vraag 1: Wat is het verschil tussen een gesmeed terminal en een spelter-socket, en welke is sterker?

Beide bereiken vrijwel identieke efficiëntieniveaus als ze correct worden toegepast: spelter-sockets reiken 100% MBL , terwijl gesmede terminals reiken 95–100% MBL . Het belangrijkste verschil is installatie en hergebruik: gesmeed terminals zijn permanent, compact en ideaal voor in de fabriek gemaakte assemblages, terwijl spelter-sockets in het veld kunnen worden gegoten en opnieuw kunnen worden gegoten, waardoor ze de voorkeur hebben voor mijnhijskabels en kraantoepassingen waarbij periodieke heraansluiting vereist is. Voor de meeste hijs- en hijsdoeleinden zijn beide typen acceptabel als de constructie correct is ontworpen en getest.

Vraag 2: Hoe bepaal ik hoeveel U-boutkabelklemmen nodig zijn voor een bepaalde kabeldiameter?

Het vereiste aantal U-boutklemmen neemt toe met de kabeldiameter en wordt gespecificeerd in ASME B30.26 en draaimomenttabellen van de fabrikant. Als algemene richtlijn: touwen tot 10 mm vereist 3 clips , 12–16 mm vereist 4 clips , 18–22 mm vereist 5 clips , en touwen van meer dan 25 mm vereisen 6 of meer clips . Clips moeten altijd worden geïnstalleerd met het zadel op het actieve (dragende) uiteinde en de U-bout op het doodlopende uiteinde. Als u dit omkeert, wordt de efficiëntie met maximaal 25% .

Vraag 3: Wanneer moeten roestvrijstalen terminals worden gebruikt in plaats van gegalvaniseerde stalen terminals?

Roestvaststalen (316-kwaliteit) terminals moeten altijd worden gespecificeerd wanneer de assemblage wordt blootgesteld aan zout water, een met chloor beladen atmosfeer of kustomgevingen met een hoge luchtvochtigheid - typisch voor maritieme tuigage, offshore-platforms, zwembadoverkappingen en architecturale kustinstallaties. Bij zoutsproeitesten vertonen 316 roestvrijstalen aansluitingen daarna geen significante corrosie 1.000 uur , versus gegalvaniseerd staal dat binnenin een doorbraak van rode roest kan vertonen 500 uur in agressieve omgevingen. Roestvrije terminals elimineren ook het galvanische corrosierisico dat ontstaat wanneer koolstofstalen fittingen worden gebruikt met roestvrij staaldraad - een combinatie die de corrosie van het minder edele metaal op het contactvlak versnelt.
