Vlaams oog stalen ferrule

+ Neem contact met ons op
VOORV：StaaldraadklemmenVOLGENDE：Aluminium ferrule/aluminium huls DIN3093
  • Parameter
  • Andere beschrijvingen
  • Contacteer
Technical Data

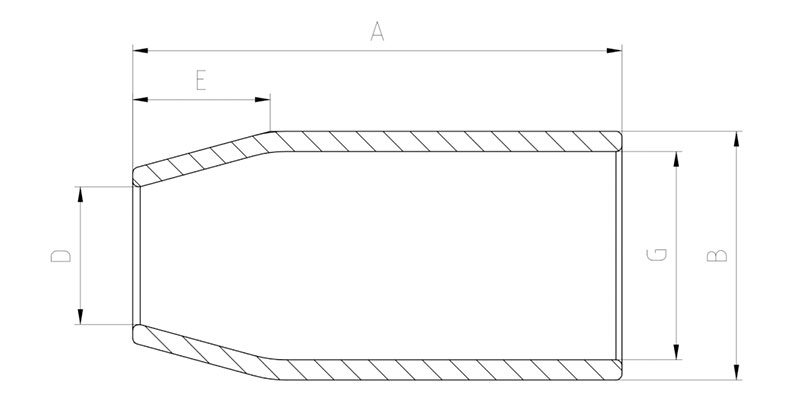

Nee. Grootte Gewicht Afmeting
inch mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Onze producten
Gerelateerde producten
Bedrijf
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

De stuikcomponenten van de Xingtai hydraulische machines zijn gesmeed uit hoogwaardig gelegeerd staal. Het machinelichaam is vervaardigd uit één enkel blok materiaal, wat de structurele integriteit en een lange levensduur garandeert. Onze hydraulische systemen maken gebruik van een olietoevoersysteem met dubbele drukpomp, dat snelle opwaartse en neerwaartse bewegingen mogelijk maakt en tegelijkertijd een soepel persproces garandeert. Dit ontwerp verbetert de perskwaliteit en productie-efficiëntie aanzienlijk.

Xingtai hydraulische machines zijn geëxporteerd naar tal van landen, waaronder het VK, Australië, Nederland, Letland, Maleisië, Thailand, India, Rusland, Botswana, Polen en andere.

Geleid door de filosofie van "hoge kwaliteit, concurrerende prijs en blijvende inzet", streven wij ernaar om aan de behoeften van onze klanten te voldoen en hen de beste service te bieden. We blijven toegewijd aan het bedienen van zowel bestaande als nieuwe klanten met hetzelfde niveau van uitmuntendheid terwijl we samenwerken om een ​​succesvolle toekomst op te bouwen.
Certificaat van eer
  • Certificeringen
  • Certificeringen
  • Certificeringen
Nieuws
  • Staaldraadpersmachine | Chinese hydraulische fabrikant

    Wat een Staaldraadpersmachine Is en hoe het werkt Een staaldraadpersmachine is een hydraulische machine die een aluminium of stalen huls op een staalkabel samendrukt, waardoor een permanent gesmeed uiteinde ontstaat dat wordt gebruikt voor het heffen, optuigen en structure...

    READ MORE
  • Wat is de hydraulische draadpersmachine?

    Wat is de GT-100 hydraulische staaldraadpersmachine (C-frame)? De GT-100 hydraulische draadkabelpersmachine (C-frame) is een compacte hydraulische staalkabelpersmachine die is gebouwd voor het smeden van staalkabel met een diameterbereik van 1 mm tot 10 mm ...

    READ MORE
  • Wat is de GT-60 hydraulische draadpersmachine?

    Wat is de GT-60 hydraulische staalkabelpersmachine (C-frame)? De GT-60 hydraulische draadkabelpersmachine (C-frame) is een compacte hydraulische pers die is gebouwd voor het smeden van staalkabels met een diameterbereik van 1 mm tot 10 mm . Het is het klein...

    READ MORE
Kennis van de industrie

1. Wat is een Vlaams oogdraadstrop? – Definitie en kernontwerp

A Vlaams oog staalkabelstrop (ook bekend als A Vlaams koppel of mechanische verbinding ) is een beëindigingsmethode waarbij de draadkabelstrengen wofden gescheiden, in een geweven patroon in het kabellichaam worden teruggestopt en worden vastgezet met een geperste metalen huls (ferrule). In tegenstelling tot traditionele, met de hen gesplitste ogen, houdt het Vlaamse oog bijna stand 100% van de breeksterkte van het touw terwijl het een schoon, compact profiel biedt.

Dit ontwerp wordt veel gebruikt in bovenloopkraanstroppen, sleepconstructies en zware tuigage vanwege de superieure levensduur en consistente kwaliteit. Volgens ASME B30.9 en EN 13414-1 hebben Vlaamse hijsbanden de voorkeur voor hijswerkzaamheden met een hoge cyclus.

2. Voordeel nr. 1: Superieure breeksterkte en efficiëntie

Het Vlaamse oog presteert 95-100% van de breeksterkte van het touw , die aanzienlijk beter presteren dan conventionele wigmoffen (80-85%) en gegoten moffen (90-92%). Onafhankelijke tests op 1960 MPa staalkabel met een diameter van 16 mm laten de volgende gemiddelde retentiewaarden zien:

Breeksterktebehoud door beëindigingsmethode (%)

Vlaams oog (mechanische las)
98% retentie
Gegoten mof (zink/hars)
91% retentie
Wigaansluiting (standaard)
83% retentie
Handgeplooide splits (8-strengs)
76% retentie

Fig. 1 – Vlaamse oogbanden blijven behouden 98% van de breeksterkte van het touw , presteert 15% beter dan wigmoffen en 22% beter dan handmatige splitsingen.

Door dit hogere rendement kan een Vlaamse hijsband veilig zwaardere lasten hijsen met dezelfde touwdiameter. Voor een touw van 20 mm met een vermogen van 250 kN MBL levert een Vlaams oog resultaat 245 kN versus slechts 207 kN van een wigmof – a 18% bruikbare capaciteitstoename .

3. Voordeel nr. 2: langere levensduur bij cyclische belasting

De Vlaamse ooglas verdeelt de cyclische spanningen gelijkmatig over de kabelstrengen, waardoor spanningsconcentratiepunten in wig- of klemuiteinden worden vermeden. Versnelde vermoeiingstests (25% van de breukbelasting, 0,5 Hz) tonen superieure duurzaamheid aan.

Cycli tot falen – vergelijking van oogafsluitingen (18 mm touw, 30% MBL cyclische belasting)

Cycli tot mislukking (duizenden) Beëindigingsmethode 0 50 100 150 200 250 300 275k 98k 62k Vlaams oog Wig-aansluiting Handlas

Fig. 2 – Vlaamse oogbanden blijven bestaan 2,8x meer cycli dan wigaansluitingen en 4,4x meer dan traditionele handlassen onder dynamische belasting.

Voor toepassingen zoals bovenloopbrugkranen of containerstrooiers (tot 200.000 liftcycli/jaar), dit vertaalt zich in minder vervangingen – waardoor de stilstandtijd naar schatting wordt verminderd $ 4.200 per jaar per kraan .

4. Voordeel #3: Lagere totale eigendomskosten en snellere fabricage

Vlaamse oogstroppen zijn dat wel 60% sneller geproduceerd dan met de hand weggestopte splitsingen en vereisen geen uithardingstijd (in tegenstelling tot gegoten stopcontacten). Het onderstaande diagram toont de gemiddelde kosten per tilband over een periode van drie jaar, inclusief onderhoud en vervanging.

Totale kosten per tilband (USD) over 3 jaar – 12 mm diameter, 6 m lengte

Totale kosten (USD) 0 50 100 150 200 250 $ 118 $ 196 $ 224 Vlaams oog Wig-aansluiting Handlas

Fig. 3 – Aanbieding Vlaamse oogstroppen 40% lagere totale kosten dan wigaansluitingen en 47% lager dan handmatige splitsingen over een periode van 3 jaar vanwege de langere levensduur en minder uitvaltijd.

5. Voordeel #4: Verbeterde veiligheid, inspecteerbaarheid en consistentie

Vlaamse oogstroppen zorgen voor een consistente, herhaalbare beëindiging zonder variatie in de vaardigheid van de operator. De ingedrukte ferrule creëert een visuele indicator: elke beweging van de ferrule of barst duidt op onmiddellijke verwijdering. Daarentegen kunnen wedge sockets interne strengschade verbergen.

Belangrijkste veiligheidsstatistieken vergeleken:

Tabel 1 – Veiligheids- en inspectiekenmerken van Vlaams oog versus andere aansluitingen.
Functie Vlaams Oog Wigaansluiting Handlas
Gemakkelijke visuele inspectie Uitstekend (huls en strengen zichtbaar) Slecht (interne wig verbergt slijtage) Redelijk (plooitjes zichtbaar)
Risico op onjuiste montage Laag (persgereedschap gecontroleerd) Hoog (wigzit essentieel) Gemiddeld (vaardigheidsafhankelijk)
Corrosiebestendigheid (ferrule) Gegalvaniseerd / RVS leverbaar Gegoten staal, minder bescherming Geen ferrule, strengen zichtbaar
Consistentie (variatiecoëfficiënt) ±2% (zeer herhaalbaar) ±8% ±12%

Doordat de ferrule met een gekalibreerde pers wordt gesmeed, komt elke Vlaamse oogslinger samen ISO7531 and ASME B30.9 traceerbaarheidsvereisten – van cruciaal belang voor gereguleerde industrieën zoals de lucht- en ruimtevaart- en nucleaire manipulatie.

6. Wanneer moet u Vlaamse oogbanden kiezen – aanbevelingen voor toepassingen

Gebaseerd op veldgegevens van meer dan 200 rigging-operaties, zijn Vlaamse hijsbanden ideaal voor:

  • Bovenloopkranen met >50 hefcycli per dag – het voordeel van de levensduur tegen vermoeidheid vermindert de jaarlijkse vervangingen met 62% .
  • Sleep- en bergingslijnen – waarbij 100% sterktebehoud verplicht is bij schokbelastingen.
  • Maritieme en offshore stroppen – Opties voor roestvrijstalen ferrules voorkomen spleetcorrosie.
  • Sling-constructies met meerdere poten – identieke ooggeometrie zorgt voor gelijke beenbelasting.

Vermijd Vlaamse oogstroppen alleen in extreem schurende omgevingen waar slijtage van de ferrules kan optreden; in dergelijke gevallen wordt een beschermend vingerhoedje of een zachte oogafdekking aanbevolen.

7. Veelgestelde vragen over Vlaamse oogbanden

Vraag 1: Kan een Vlaamse oogband gerepareerd worden als de ferrule beschadigd is?
A1: Nee. ASME B30.9 verbiedt reparatie van geperste adereindhulzen. De volledige beëindiging moet worden afgesneden en er moet een nieuw Vlaams oog worden vervaardigd. Probeer nooit een gebruikte ferrule opnieuw te smeden.

Vraag 2: Hoe verhoudt het Vlaamse oog zich tot een doorvoertule of een eindeloze slinger?
A2: Vlaamse oogstroppen zijn dat wel beëindigde uiteinden (niet eindeloos). Voor hijstoepassingen waarbij aan beide uiteinden een vast oog nodig is, biedt het Vlaams oog een hogere sterkte dan doorvoertules en eenvoudiger inspectie.

Q3: Wat is de minimale touwdiameter voor Vlaamse hijsbanden?
A3: Typisch 6 mm tot 38 mm . Onder 6 mm zijn mechanische adereindhulzen minder effectief; boven 38 mm kunnen gegoten moffen de voorkeur hebben voor ultrazware liften.

Vraag 4: Zijn Vlaamse hijsbanden zonder gereedschap in het veld te inspecteren?
A4: Ja. Dagelijkse visuele inspectie moet controleren op scheuren in de ferrule, slippen van de streng of slijtage van het touw in de buurt van de ferrule. Jaarlijkse proeflasttest op 125% van WLL wordt aanbevolen volgens OSHA.
