Aluminium ferrule/aluminium huls DIN3093 Groothandel
Thuis / Producten / Accessoires / Aluminium ferrule/aluminium huls DIN3093

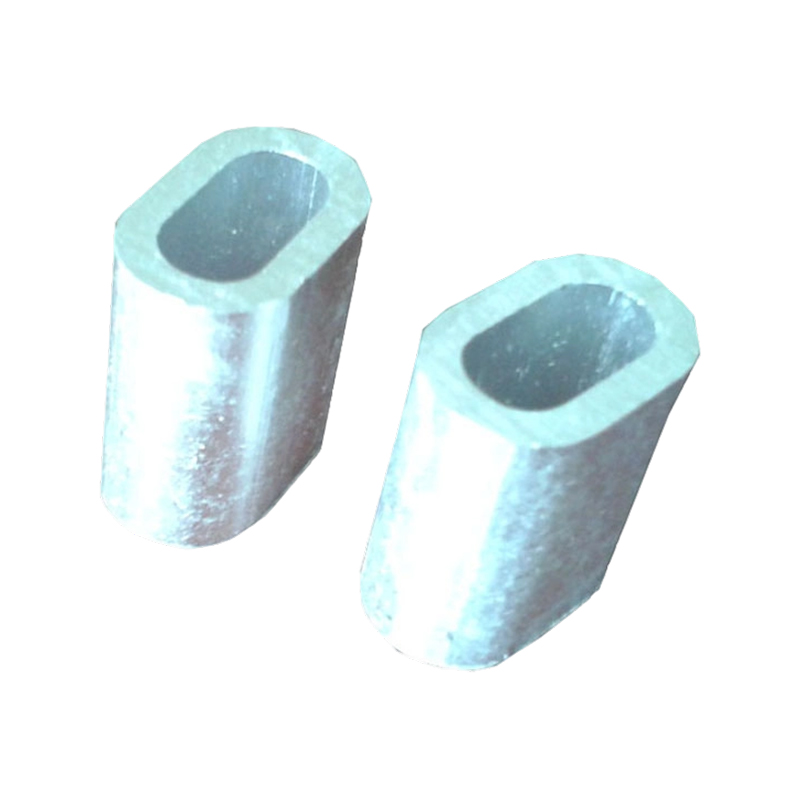

Aluminium ferrule/aluminium huls DIN3093

+ Neem contact met ons op
VOORV：Vlaams oog stalen ferruleVOLGENDE：Aluminium zandlopermouwen
  • Parameter
  • Andere beschrijvingen
  • Contacteer
Technical Data
Modus Dia van staalkabel (mm) Afmeting aluminium huls (mm) Lengte (mm) Gewicht  (g)
A B C D
XTO-1 1 3 4.3 1.3 2.6 5 0.11
XTO-1.5 1.5 3.5 5.3 1.8 3.6 6 0.21
XTO-2 2 4.5 6.9 2.4 4.8 7 0.24
XTO-2.5 2.5 5.1 8.1 3 6 9 0.5
XTO-3 3 6.1 9.6 3.5 7 11 0.84
XTO-3.5 3.5 7 11 4 8 13 1.32
XTO-4 4 7.9 12.4 4.5 9 14 1.81
XTO-4.5 4.5 8.9 14 5.1 10.2 16 2.61
XTO-5 5 9.8 15.4 5.6 11.2 18 3.57
XTO-6 6 11.6 18.2 6.6 13.2 21 5.86
XTO-6.5 6.5 12.6 19.8 7.2 14.4 23 7.85
XTO-7 7 13.6 21.4 7.8 15.6 25 9.53
XTO-8 8 15.4 24.2 8.8 17.6 28 13.7
XTO-9 9 17.3 27.2 9.9 19.8 32 19.8
XTO-10 10 19.1 30 10.9 21.8 35 26.4
XTO-11 11 21.1 33.2 12.1 24.2 39 35.8
XTO-12 12 23 36.2 13.2 26.4 42 45.8
XTO-13 13 25 39.2 14.2 28.4 46 59.7
XTO-14 14 26.9 42.2 15.3 30.6 49 73.5
XTO-16 16 30.9 48.4 17.5 35 56 111
XTO-18 18 34.8 54.4 19.6 39.2 63 159
XTO-20 20 38.5 60.2 21.7 43.4 70 217
XTO-22 22 42.7 67 24.3 48.6 77 292
XTO-24 24 46.4 72.8 26.4 52.8 84 376
XTO-26 26 50.3 78.8 28.5 57 91 481
XTO-28 28 54.5 85.4 31 62 98 603
XTO-30 30 58.1 91.2 33 66.2 105 735
XTO-32 32 62 97.2 35.2 70.4 112 897
XTO-34 34 66.2 104 37.8 75.6 119 1082
XTO-36 36 69.8 109.6 39.8 79.6 126 1275
XTO-38 38 73.5 115.4 41.9 83.8 133 1503
XTO-40 40 77.2 121.2 44 88 140 1734
XTO-42 42 81.2 127.4 46.2 92.4 147 2024
XTO-44 44 85 133.4 48.4 96.8 154 2314
XTO-46 46 89 139.6 50.6 101.2 161 2662
XTO-48 48 92.8 145.6 52.8 105.6 168 3010
XTO-50 50 96.6 151.6 55 110 175 3412
XTO-52 52 100.4 157.6 57.2 114.4 182 3813
XTO-54 54 104.4 163.8 59.4 118.8 189 4293
XTO-56 56 108.2 169.8 61.6 123.2 196 4772
XTO-58 114.4 179.6 65.2 130.4 203 5430
XTO-60 210 5617

Onze producten
Gerelateerde producten
Bedrijf
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Aluminium Sleeve Manufacturers and Sleeve Aluminium Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

De stuikcomponenten van de Xingtai hydraulische machines zijn gesmeed uit hoogwaardig gelegeerd staal. Het machinelichaam is vervaardigd uit één enkel blok materiaal, wat de structurele integriteit en een lange levensduur garandeert. Onze hydraulische systemen maken gebruik van een olietoevoersysteem met dubbele drukpomp, dat snelle opwaartse en neerwaartse bewegingen mogelijk maakt en tegelijkertijd een soepel persproces garandeert. Dit ontwerp verbetert de perskwaliteit en productie-efficiëntie aanzienlijk.

Xingtai hydraulische machines zijn geëxporteerd naar tal van landen, waaronder het VK, Australië, Nederland, Letland, Maleisië, Thailand, India, Rusland, Botswana, Polen en andere.

Geleid door de filosofie van "hoge kwaliteit, concurrerende prijs en blijvende inzet", streven wij ernaar om aan de behoeften van onze klanten te voldoen en hen de beste service te bieden. We blijven toegewijd aan het bedienen van zowel bestaande als nieuwe klanten met hetzelfde niveau van uitmuntendheid terwijl we samenwerken om een ​​succesvolle toekomst op te bouwen.
Certificaat van eer
  • Certificeringen
  • Certificeringen
  • Certificeringen
Nieuws
  • Staaldraadpersmachine | Chinese hydraulische fabrikant

    Wat een Staaldraadpersmachine Is en hoe het werkt Een staaldraadpersmachine is een hydraulische machine die een aluminium of stalen huls op een staalkabel samendrukt, waardoor een permanent gesmeed uiteinde ontstaat dat wordt gebruikt voor het heffen, optuigen en structure...

    READ MORE
  • Wat is de hydraulische draadpersmachine?

    Wat is de GT-100 hydraulische staaldraadpersmachine (C-frame)? De GT-100 hydraulische draadkabelpersmachine (C-frame) is een compacte hydraulische staalkabelpersmachine die is gebouwd voor het smeden van staalkabel met een diameterbereik van 1 mm tot 10 mm ...

    READ MORE
  • Wat is de GT-60 hydraulische draadpersmachine?

    Wat is de GT-60 hydraulische staalkabelpersmachine (C-frame)? De GT-60 hydraulische draadkabelpersmachine (C-frame) is een compacte hydraulische pers die is gebouwd voor het smeden van staalkabels met een diameterbereik van 1 mm tot 10 mm . Het is het klein...

    READ MORE
Kennis van de industrie

1. Wat is een aluminium huls in staalkabeltoepassingen

Een aluminium hoes (ook bekend als aluminium ferrule) is een cilindrische metalen fitting gemaakt van een hoogwaardige 6061-T6 aluminiumlegering, ontworpen om draadkabeluiteinden, lussen of splitsingen te krimpen en vast te zetten. In staalkabelsystemen creëert het een permanente, zeer sterke verbinding die het slippen of falen van de kabel onder belasting voorkomt. Aluminium hulzen van industriële kwaliteit hebben een treksterkte van 207 MPa en kan tot 90% van de oorspronkelijke breeksterkte van de staalkabel wanneer het goed is gekrompen.

(1) Kernontwerp en materiaaleigenschappen

Aluminium hulzen voor staalkabels zijn nauwkeurig bewerkt met een wanddikte variërend van 1,2 mm tot 8 mm (passende touwdiameters 1 mm–50 mm). De 6061-T6 aluminiumlegering biedt corrosiebestendigheid (succespercentage zoutsproeitest ≥95% na 1000 uur) en ductiliteit, waardoor uniforme vervorming tijdens het krimpen mogelijk is om de touwstrengen vast te pakken zonder deze te beschadigen.

Wanddikte van aluminium huls per draaddiameter 0 mm 2 mm 4 mm 6 mm 8 mm 1-5 mm touw (1,2 mm muur) 6-15 mm touw (3 mm muur) 16-30 mm touw (5 mm muur) 31-50 mm touw (8 mm muur)

2. Belangrijkste toepassingen van aluminium hulzen in staalkabelsystemen

Aluminium hulzen zijn onmisbaar in industrieën die vertrouwen op de integriteit van staalkabels, met toepassingen die zijn afgestemd op de belastingsvereisten en omgevingsomstandigheden:

  • Constructie & Hijswerk: Vastzetten van staalkabels op kranen (draagvermogen tot 50 ton ) en takels, waarbij gekrompen aluminium hulzen voldoen aan de OSHA-veiligheidsnormen.
  • Marien & Offshore: Corrosiebestendige hoezen voor meertouwen (blootstelling aan zout water), met een levensduur van 8-10 jaar in mariene omgevingen.
  • Lucht- en ruimtevaart: lichtgewicht hoezen voor vliegtuigbesturingskabels (gewicht ≤0,5 kg/m) met precisiekrimptolerantie van ± 0,1 mm.
  • Industriële productie: transportsystemen en materiaalbehandeling, waarbij de hoezen bestand zijn tegen cyclische belastingen tot 10.000 cycli zonder vermoeiingsfalen.
Gebruik van aluminium hoezen door de industrie 0% 20% 40% 60% 80% Bouw Marine Lucht- en ruimtevaart Productie 60% 40% 30% 50%

3. Prestatievergelijking: aluminium hulzen versus alternatieve adereindhulzen

Montagetype Retentiesterkte Corrosiebestendigheid Gewicht (per 100 mm)
Aluminium hoes (6061-T6) 90% van de touwsterkte Uitstekend 120g
Koperen ferrule 95% van de touwsterkte Goed 380g
Roestvrij stalen ferrule 98% van de touwsterkte Superieur 450g
Prestatie- en kostenvergelijking van draadkabelhulzen Krimpdruk versus sterkte-retentiepercentage van aluminium hulzen 60% 70% 80% 90% 5 ton 10 ton 15 ton 20 ton 25 ton 65% 75% 85% 90% 90%

4. Veelgestelde vragen

Vraag 1: Welke krimpdruk is vereist voor aluminium hulzen?

A: Voor staalkabels van 1-15 mm geldt een minimale krimpdruk van 15 ton is vereist om een sterktebehoud van 85% te bereiken; Touwen van 16-50 mm nodig 20 ton (geen extra winst boven 25 ton).

Vraag 2: Kunnen aluminium hoezen worden hergebruikt?

A: Nee. Eenmaal gekrompen ondergaan aluminium hulzen permanente vervorming; hergebruik vermindert het behoud van sterkte 40% en brengt veiligheidsrisico's met zich mee volgens de ASME B30.9-normen.

Vraag 3: Hoe inspecteer ik gekrompen aluminium hulzen?

A: Controleer op uniforme vervorming (geen scheuren) en meet de gekrompen diameter – zou moeten zijn 60-70% van de oorspronkelijke mouwdiameter . Ultrasoon testen wordt aanbevolen voor kritische toepassingen (bijvoorbeeld de lucht- en ruimtevaart).

Vraag 4: Wat is de houdbaarheid van aluminium hoezen?

A: Bij opslag in droge omstandigheden (≤60% luchtvochtigheid) hebben ongekrompen aluminium hoezen een houdbaarheid van 5 jaar ; oppervlakte-oxidatie na deze periode vermindert de krimpintegriteit met 10-15%.
